Ambilight Einsteiger - VERKAUF

[Whicco]

*UPDATE*

[i]*UPDATE*

Ich konnte einem sehr guten Angebot für einen Philips Ambilight Fernseher nicht widerstehen :shy:
Aufgrund des Umstiegs biete ich hier nun also folgende Komponenten für das Ambilight Projekt zum Verkauf an:


- Raspberry Pi 3 Model B (Neupreis 34 EUR) VERKAUFT
- Raspberry Pi 3 Model B Gehäuse (Neupreis 6 EUR) VERKAUFT
- HDMI Splitter 2-Port VERKAUFT
- Musou HDMI zu AV Converter VERKAUFT
- LogiLink USB Video Grabber VERKAUFT
- 5V 10A Netzteil (Neupreis 37 EUR))
- 2 0,9m AmazonBasics HDMI Kabel (Neupreis 9 EUR)
- Cinch auf Cinch Stecker (Neupreis 3 EUR)
- SanDisk Micro SDHC 16 GB (Neupreis 8 EUR) VERKAUFT
- 1x DC Adapter/Stecker (Neupreis 5 EUR)
- 2x DC Hohlbuchse > 4-fach Verteiler (Neupreis 7 EUR)
- 2x DC-Buchse – Micro USB Stecker (Neupreis 7 EUR)
- 4x DC Hohlbuchse (Neupreis 6 EUR)
- APA102C LED Stripe mit 60 LEDs/m ca. 4m passend für 55 Zoll, jedoch bereits zusammen gelötet VERKAUFT

Alle Komponenten wurden erst vor einem Monat gekauft und sind neu und unbenutzt.
Die Anschaffungsbelege sind beigefügt.
Lediglich der LED Stripe wurde bereits an der Rückseite des TV befestigt und zusammen gelötet.
Auf Wunsch kann ich diesen gerne dazu packen.

Neupreis Gesamt: 122 EUR
Mein Angebot: 99 EUR (inkl. Versand)
Einzelpreise auf Anfrage

Guten Morgen liebe Forenmitglieder und Ambilightverrückten

Nachdem ich mich nun die letzten Tage in diversen Foren eingelesen habe, möchte ich mich nun an das Ambilight Projekt wagen.
Ich habe weder viel Erfahrung in Sachen Elektronik, noch in Sachen Programmierung.

Meine Hifi Technik:

- 55" Samsung LED TV
- Onkyo AV Receiver

am AV Receiver sind angeschlossen:

- XBox One Slim
- Samsung Bluray Player
- Sky Receiver von Humax

Mein Plan:

Ich möchte vom Onkyo AV Receiver mittels HDMI Splitter das Signal nehmen um das Ambilight für alle Geräte zu nutzen.
Des Weiteren möchte ich alle 4 Ecken der LEDs löten und an jeder Ecke mittels DC Hohlbuchsen und 4-fach Verteiler zusätzlichen Strom einspeisen.
Den Raspberry Pi, HDMI Converter sowie den HDMI Splitter möchte ich separat mit Strom versorgen.

Meine Einkaufsliste:

- APA102 LED Streifen (4 Meter)
http://www.ebay.de/itm/282210740074?_trk...EBIDX%3AIT
- Raspberry Pi3

- Raspberry Gehäuse

- Micro SD Karte
https://www.amazon.de/gp/product/B013UDL...UTF8&psc=1
- HDMI Splitter
https://www.amazon.de/gp/product/B01615J...UTF8&psc=1
- HDMI Converter
https://www.amazon.de/gp/product/B01AG0M...UTF8&psc=1
- USB Video Grabber
https://www.amazon.de/gp/product/B0013BX...UTF8&psc=1
- 2 HDMI Kabel
https://www.amazon.de/gp/product/B014I8S...UTF8&psc=1
- 1 Cinch Stecker
https://www.amazon.de/gp/product/B000LB4...UTF8&psc=1
- Jumper Kabel
https://www.amazon.de/gp/product/B00MWME...UTF8&psc=1

Stromversorgung:

- 1 Netzteil 5V 8A (für Raspberry, HDMI Splitter und HDMI Converter)
https://www.amazon.de/gp/product/B01DPXD...UTF8&psc=1
- 1 Netzteil 5V 10A (für LED Stripe)
https://www.amazon.de/gp/product/B00KETL...UTF8&psc=1
- 2 DC 4-fach Verteiler (1mal Versorgung der LEDS und 1mal Versorgung vom Raspberry, Splitter und Converter)
https://www.amazon.de/gp/product/B00XG7F...UTF8&psc=1
- 2 DC auf Hohlbuchse (Anschluss an die 4 LED Ecken)
https://www.amazon.de/gp/product/B00DO49...UTF8&psc=1
- 2 DC auf Micro USB (Versorgung des Raspberry und HDMI Converter)
https://www.amazon.de/gp/product/B01M0VS...UTF8&psc=1

Frage 1: Fehlen mir noch Komponenten?
Frage 2: Reicht die Stromversorgung aus und funktioniert es ohne weiteres mit 2 Netzteilen?
Frage 3: Wo finde ich eine Anleitung wie die Ecken der LED Streifen gelötet werden müssen, wenn ich an jeder Ecke Strom einspeisen möchte?
Frage 4: Wo finde ich die beste Anleitung zum Einrichten/Installieren der Hyperion Software auf dem Raspberry Pi ?

Wenn es soweit ist, werde ich von meinem Umbau ein paar Bilder einstellen und Euch auf dem Laufenden halten.
Ich gehe davon aus, dass es nicht auf Anhieb funktionieren wird und ich während des Projekts noch die ein oder andere Frage haben werde.

Über Eure Hilfe und die Beantwortung meiner Fragen würde ich mich freuen

Beste Grüße,
Basti

[Orbit]

Hallo Basti,

ein Einspeisen von Strom an allen Ecken ist nicht notwendig. Anfang und Ende reicht vollkommen aus.
Nimm doch gleich ein 15A oder 20 A Netzteil, da hast du alles zusammenlaufen und macht erst recht keine Probleme.
Bezüglich der 4 Lötpunkte, diese sind gekennzeichnet, da kann man nichts verkehrt machen.
Wie du das ganze installierst:
Teil 1: http://powerpi.de/atemberaubendes-ambilight-am-eigenen-tv-selber-bauen-raspberry-pi-2-tutorial-teil-1/
Teil 2: http://powerpi.de/jetzt-wirds-bunt-ambilight-software-hyperion-in-openelec-installieren-teil-2/
Teil 3: http://powerpi.de/ambilight-fuer-jedes-hdmi-geraet-die-ultimative-schritt-fuer-schritt-anleitung/

[Whicco]

Danke für Deine Antwort.

Gibt es denn ein geschlossenes Netzteil mit 15A oder 20A ?
Ich möchte ungern ein offenes Netzteil verwenden.

Beim zusammenlöten der Ecken ging es mir insbesondere um die Ecken, wo zusätzlicher Strom eingespeist wird.
Ein Bild oder Video hierzu wäre sicher sehr hilfreich für mich.

[Avalox2k]

Beim zusammenlöten der Ecken ging es mir insbesondere um die Ecken, wo zusätzlicher Strom eingespeist wird.
Ein Bild oder Video hierzu wäre sicher sehr hilfreich für mich.

Wie hier im Bild und halt zusätzlich bei 5V und GND die Einspeisung mit dran. UNBEDINGT AUF DIE POLARITÄT ACHTEN ! Sonst hast du einen klassischen Kurzschluß, den die Komponenten nicht unbedingt gut finden !

http://powerpi.de/wp-content/uploads/20 ... ilight.jpg

[Whicco]

Guten Abend liebe Forengemeinde

Ich habe heute nun mit meinem Ambilight Projekt angefangen.
Zunächst habe ich die 4 LED Stripes an 3 Ecken zusammen gelötet.
Ich habe nun am Anfang und am Ende Strom eingespeist.
Am Anfang war bereits ein Verbinder angelötet für den Anschluss am Raspberry Pi und zur Stromzufuhr.

Zunächst probiere ich es jedoch mit dem DC Verteiler und nicht mit den XT60 Verbindern, da ich die DC Verteiler nun schon da hatte.
Noch ist nix am Raspberry Pi 3 angeschlossen. Auch das LED Band nicht.

Dennoch habe ich interessehalber den LED Stripe zur Probe ans Netzteil angeschlossen.
Hier kam nun die erste Ernüchterung, denn es leuchtete nur das erste untere (horizontale) Band bis zur ersten Lötecke.
Meine Vermutung - nicht vernünftig gelötet!? Oder kann es auch andere Ursachen haben?
Ich muss dazu sagen, dass ich absoluter Newbie bin, was das Löten angeht.

[Arminius]

Das ist wirklich schwer zu sagen, denn solange die LEDs nicht an eine Datenleitung angeschlossen sind bekommen sie keine Information was sie machen sollen. Im Grunde tun sie deshalb was sie wollen und man kann daraus keine Rückschlüsse ziehen. Um sicher zu gehen gibt es eigentlich nur 2 Möglichkeiten.

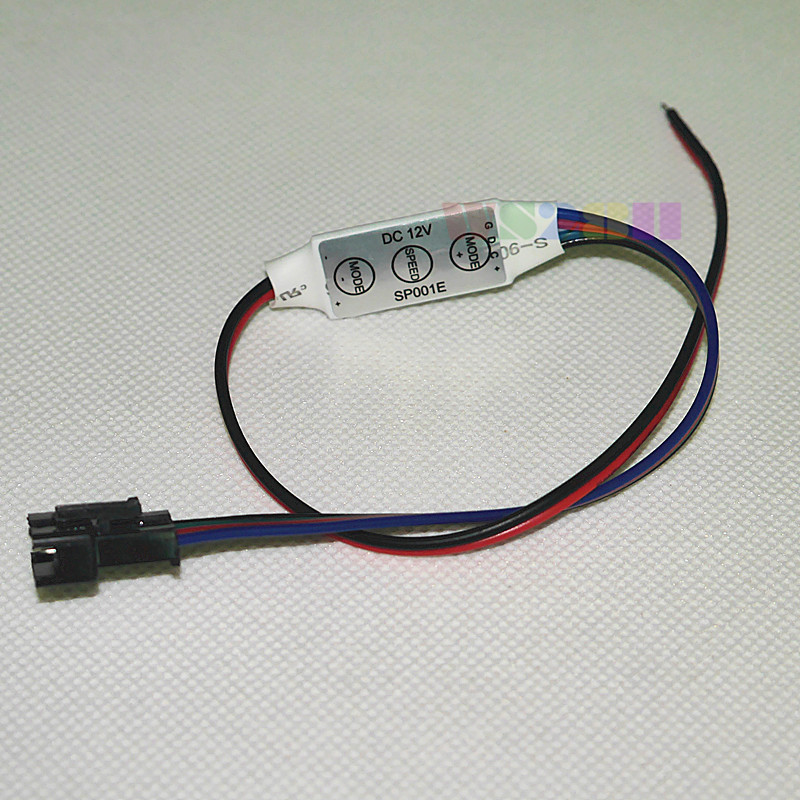

1. Du kannst einen LED-Testcontroller besorgen und damit testen, ob der Stripe funktioniert.

Allerdings sind diese Dinger recht kostspielig und man benötigt sie nur 1 Mal.

2. Du richtest den Pi mit dem Testimage ein und testest nach jedem Löten, ob der angelötete Teil leuchtet. So arbeitest du dich bis zum Ende des Stripes.

Ich habe damals gleich den kompletten Stripe gelötet und dann angeschlossen und es hat auf Anhieb funktioniert. Ich hatte einfach Glück. Falls ich noch einmal ein Ambilight zusammenbaue würde ich wohl eher sukzessive vorgehen um Fehler einzugrenzen.

[Whicco]

Das ist wirklich schwer zu sagen, denn solange die LEDs nicht an eine Datenleitung angeschlossen sind bekommen sie keine Information was sie machen sollen. Im Grunde tun sie deshalb was sie wollen und man kann daraus keine Rückschlüsse ziehen. Um sicher zu gehen gibt es eigentlich nur 2 Möglichkeiten.

1. Du kannst einen LED-Testcontroller besorgen und damit testen, ob der Stripe funktioniert.


Allerdings sind diese Dinger recht kostspielig und man benötigt sie nur 1 Mal.

2. Du richtest den Pi mit dem Testimage ein und testest nach jedem Löten, ob der angelötete Teil leuchtet. So arbeitest du dich bis zum Ende des Stripes.

Ich habe damals gleich den kompletten Stripe gelötet und dann angeschlossen und es hat auf Anhieb funktioniert. Ich hatte einfach Glück. Falls ich noch einmal ein Ambilight zusammenbaue würde ich wohl eher sukzessive vorgehen um Fehler einzugrenzen.

Danke für Deine Hilfe.
Wo finde ich Infos zum besagten Testimage?

[Avalox2k]

viewtopic.php?f=8&t=13

[Whicco]

http://powerpi.de/forum/viewtopic.php?f=8&t=13

Funktioniert das Testimage auch beim Raspberry Pi3 Model B ?

[Arminius]

Es gibt doch extra einen Downloadlink für den Pi 3. Also - ja!

[Whicco]

Meine Komponenten stehen (für andere Ambilight Einsteiger) zum Verkauf.
Alles weitere dazu findet man im 1.Beitrag

[tripl3b]

sind die Sachen noch vorhanden? Hätte Interesse an ein paar Teile

[Whicco]

sind die Sachen noch vorhanden? Hätte Interesse an ein paar Teile

Habe Dir eine Nachricht geschickt

[St3ff3N]

hey ich habe auch interesse....
