LEDs werden nicht angesteuert

Ravebaby · 5. Jun 2016, 00:09

Hallo zusammen,

Ich habe "Raspberry Pi 3 Tutorial – Teil 1" durchgearbeitet. Ergebnis ist leider: Ein paar der LEDs (4-6 leuchten, da sie mit Strom versorgt werden) werden jedoch nicht vom PI angesteuert, wechseln nicht die Farbe.
Leider ist das Paket mit den Eckverdbindern verloren gegangen, weshalb ich den LED Strip noch nicht geteilt habe. Allerdings müssten die LEDs ja unabhängig davon angesteuert werden. Die Hyperion Konfig habe ich auf den geplanten Einsatz ausgerichtet (Zahl der LEDs bereits abgemessen und verteilt)

Angelehnt an Euren "[Hilfestellung] Dein Ambilight funktioniert nicht?" Eintrag nun folgende Infos zu meiner Konfig:

1.
Verwende die "LED WS 2801" aus diesem Set: http://www.ebay.de/itm/361567142835?_tr ... EBIDX%3AIT

2.

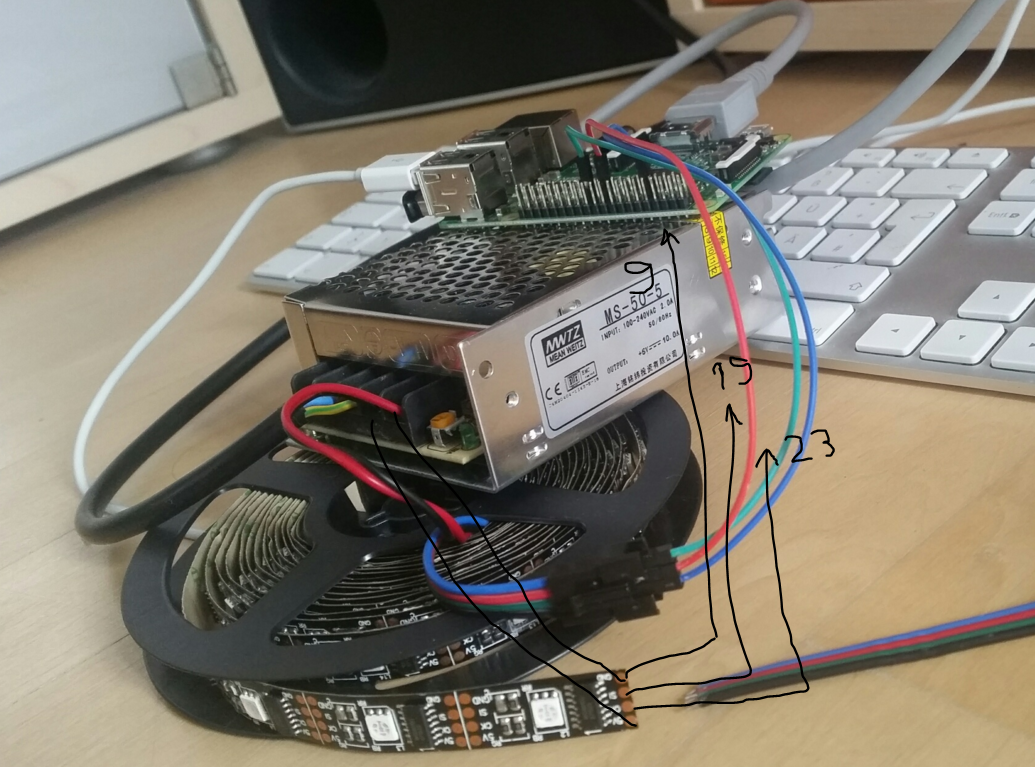

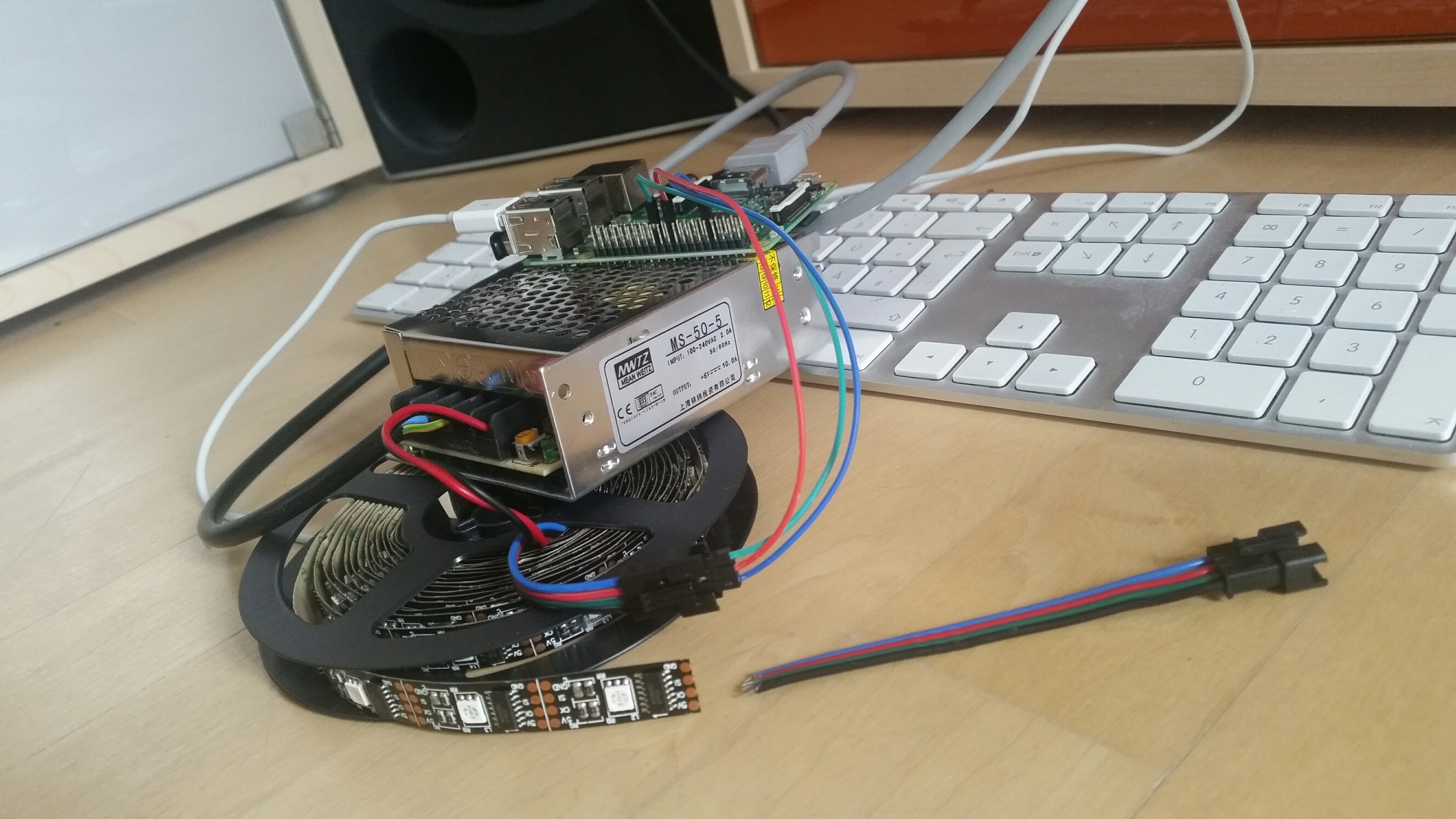

siehe Anhänge

3.

Code: Alles auswählen

################################################################################
#      This file is part of OpenELEC - http://www.openelec.tv
#      Copyright (C) 2009-2014 Stephan Raue (stephan@openelec.tv)
#      Inspired and partly copied from:
#  http://youresuchageek.blogspot.fr/2012/09/howto-raspberry-pi-openelec-on.html
#
#  OpenELEC is free software: you can redistribute it and/or modify
#  it under the terms of the GNU General Public License as published by
#  the Free Software Foundation, either version 2 of the License, or
#  (at your option) any later version.
#
#  OpenELEC is distributed in the hope that it will be useful,
#  but WITHOUT ANY WARRANTY; without even the implied warranty of
#  MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.  See the
#  GNU General Public License for more details.
#
#  You should have received a copy of the GNU General Public License
#  along with OpenELEC.  If not, see <http://www.gnu.org/licenses/>.
################################################################################
# Bootloader configuration - config.txt
################################################################################

################################################################################
# Memory (System/GPU configuration )
################################################################################

# default GPU memory split (do not change if you do not know what you are doing)
  gpu_mem=128

# SDRAM size based GPU memory split, uncomment and setup to override 'gpu_mem'
  gpu_mem_256=112
  gpu_mem_512=160
  gpu_mem_1024=256

################################################################################
# Overclocking settings
# WARNING: Do not change/enable if you do not know what you are doing!
#          The System may become unstable or you can have data corruption or
#          you can loose your warranty if you set wrong settings
#
# please read: http://elinux.org/RPi_config.txt#Overclocking_configuration
################################################################################

# Overclock mode settings.
#
# default recommended values are: arm_freq | core_freq | sdram_freq | over_voltage
# no overclocking               :    700   |    250    |    400     |      0
# mode 'Modest'                 :    800   |    300    |    400     |      0
# mode 'Medium'                 :    900   |    333    |    450     |      2
# mode 'High'                   :    950   |    450    |    450     |      6
# mode 'Turbo'                  :   1000   |    500    |    600     |      6
# mode 'Pi2'                    :   1000   |    500    |    500     |      2

# arm_freq=700
# core_freq=250
# sdram_freq=400
# over_voltage=0

# set to 'force_turbo=1' to disable dynamic overclocking (you can lose your warranty!)
  force_turbo=0

# If you have any data corruption using Turbo Mode and overclocking
# try with this setting uncommented
# If this still fails, try to use Medium mode without "over_voltage=2"
# If it ultimately keeps failing, forget about this until it gets fixed
# Use a more conservative mode that will works fine in any cases:
# initial_turbo=30

################################################################################
# Overscan settings
################################################################################

# Make display smaller to stop text spilling off the screen
# see also http://www.raspberrypi.org/phpBB3/viewtopic.php?f=67&t=15700
# overscan_scale=1
# disable_overscan=1

# Adapt overscan values to your needs
# overscan_left=57
# overscan_right=59
# overscan_top=20
# overscan_bottom=20

################################################################################
# various settings see also: http://elinux.org/RPi_config.txt
################################################################################

# Force HDMI even if unplugged or powered off
hdmi_force_hotplug=1

# Doesn't sent initial active source message.
# Avoids bringing CEC (enabled TV) out of standby and channel switch when
# rebooting.
  hdmi_ignore_cec_init=1

################################################################################
# License keys to enable GPU hardware decoding for various codecs
# to obtain keys visit the shop at http://www.raspberrypi.com
################################################################################

# decode_MPG2=0x00000000
# decode_WVC1=0x00000000
# decode_DTS=0x00000000
# decode_DDP=0x00000000

################################################################################
# End of default configuration
# all values below this line were inserted from config.txt.bk (your old config)
# and can be merged with the above values
################################################################################

# Ambilight Modul aktivieren
dtparam=spi=on

# Mehr USB-Power
max_usb_current=1

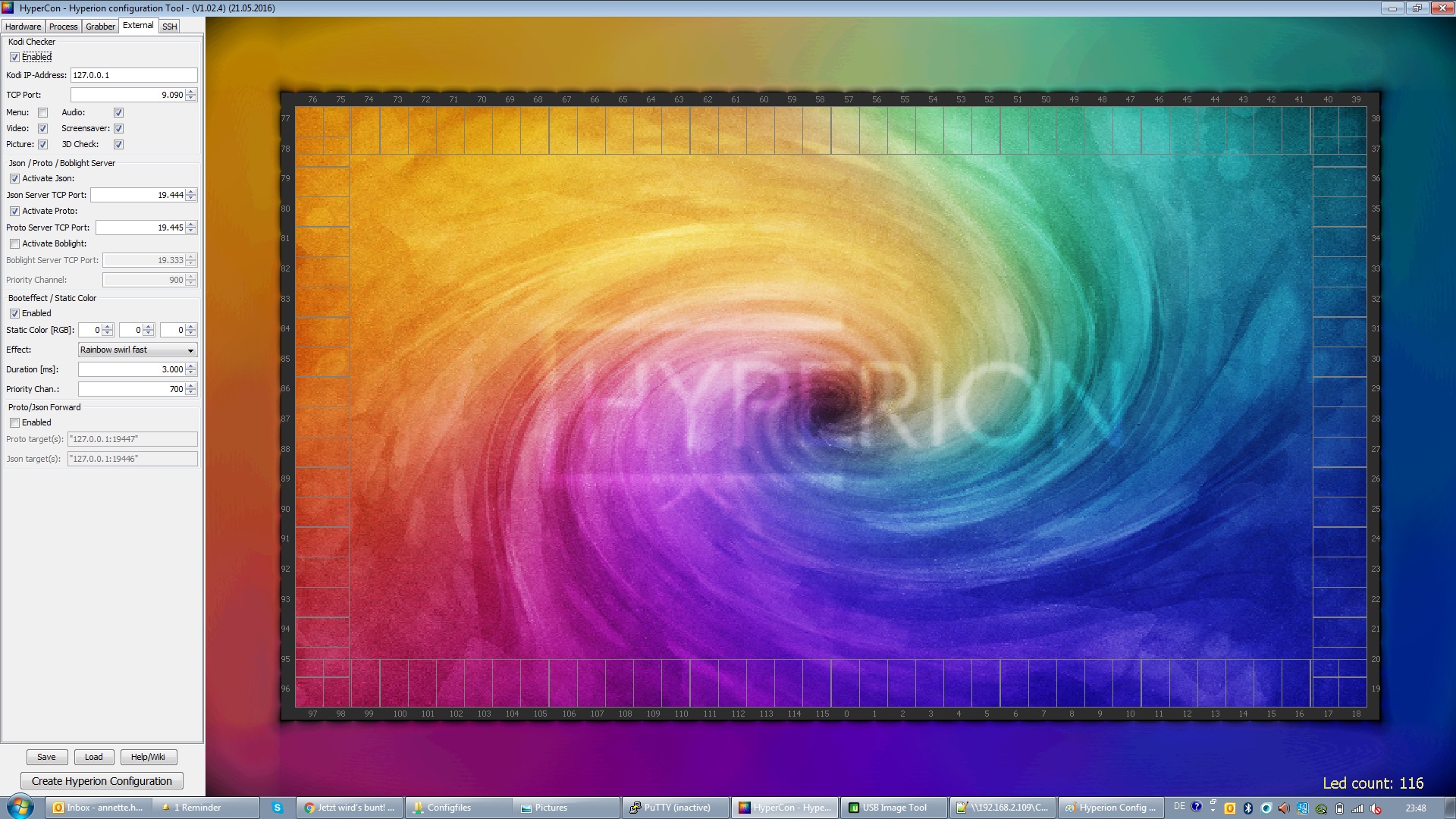

4.

Code: Alles auswählen

// Automatically generated configuration file for Hyperion ambilight daemon
// Notice: All values are explained with comments at our wiki: wiki.hyperion-project.org (config area)
// Generated by: HyperCon (The Hyperion deamon configuration file builder)
// Created with HyperCon V1.02.4 (21.05.2016)

{
   /// DEVICE CONFIGURATION
   "device" :
   {
      "name"       : "MyHyperionConfig",
      "type"       : "ws2801",
      "output"     : "/dev/spidev0.0",
      "rate"     : 250000,
      "colorOrder" : "rgb"
   },

   /// COLOR CALIBRATION CONFIG
   "color" :
   {
      "channelAdjustment" :
      [
         {
            "id"   : "default",
            "leds" : "*",
            "pureRed" :
            {
               "redChannel"      : 255,
               "greenChannel"      : 0,
               "blueChannel"      : 0
            },
            "pureGreen" :
            {
               "redChannel"      : 0,
               "greenChannel"      : 255,
               "blueChannel"      : 0
            },
            "pureBlue" :
            {
               "redChannel"      : 0,
               "greenChannel"      : 0,
               "blueChannel"      : 255
            }
         }
      ],
      "temperature" :
      [
         {
            "id"   : "default",
            "leds" : "*",
            "correctionValues" :
            {
               "red"    : 255,
               "green"   : 255,
               "blue"    : 255
            }
         }
      ],
      "transform" :
      [
         {
            "id"   : "default",
            "leds" : "*",
            "hsl" :
            {
               "saturationGain"   : 1.0000,
               "luminanceGain"      : 1.0000
            },
            "red" :
            {
               "threshold"    : 0.0000,
               "gamma"        : 2.5000
            },
            "green" :
            {
               "threshold"    : 0.0000,
               "gamma"        : 2.5000
            },
            "blue" :
            {
               "threshold"    : 0.0000,
               "gamma"        : 2.5000
            }
         }
      ],
   /// SMOOTHING CONFIG
      "smoothing" :
      {
         "type"            : "linear",
         "time_ms"         : 100,
         "updateFrequency" : 25.0000,
         "updateDelay"     : 0
      }
   },

   /// NO V4L2 GRABBER CONFIG
   /// FRAME GRABBER CONFIG
   "framegrabber" :
   {
      "width" : 64,
      "height" : 64,
      "frequency_Hz" : 10.0,
      "priority" : 890
   },

   /// BLACKBORDER CONFIG
   "blackborderdetector" :
   {
      "enable" : true,
      "threshold" : 0.01,
      "unknownFrameCnt" : 600,
      "borderFrameCnt" : 50,
      "maxInconsistentCnt" : 10,
      "blurRemoveCnt" : 1,
      "mode" : "default"
   },

   /// KODI CHECK CONFIG
   "xbmcVideoChecker" :
   {
      "xbmcAddress" : "127.0.0.1",
      "xbmcTcpPort" : 9090,
      "grabVideo" : true,
      "grabPictures" : true,
      "grabAudio" : true,
      "grabMenu" : false,
      "grabScreensaver" : true,
      "enable3DDetection" : true
   },

   /// BOOTEFFECT CONFIG
   "bootsequence" :
   {
      "color" : [0,0,0],
      "effect" : "Rainbow swirl fast",
      "duration_ms" : 3000,
      "priority" : 700
   },

   /// JSON SERVER CONFIG
   "jsonServer" :
   {
      "port" : 19444
   },

   /// PROTO SERVER CONFIG
   "protoServer" :
   {
      "port" : 19445
   },

   /// EFFECT PATH
   "effects" :
   {
      "paths" :
      [
         "/storage/hyperion/effects",
         "/opt/hyperion/effects"
      ]
   },
