Ich habe mit meiner Antwort direkt auf die Frage von frakkki geantwortet, wie du am "@" erkennen kannst.
Somit habe ich kein Problem beschrieben, sondern nur meine Konfiguration bzw. das sichtbare Ergebnis
Grüsse
-
Leerzeichen
- Mitglied
- Beiträge:40
- Registriert:27. Apr 2016
APA 102, keine LED leuchtet
@b2un0
Ich habe mit meiner Antwort direkt auf die Frage von frakkki geantwortet, wie du am "@" erkennen kannst.
Somit habe ich kein Problem beschrieben, sondern nur meine Konfiguration bzw. das sichtbare Ergebnis
Grüsse
Ich habe mit meiner Antwort direkt auf die Frage von frakkki geantwortet, wie du am "@" erkennen kannst.
Somit habe ich kein Problem beschrieben, sondern nur meine Konfiguration bzw. das sichtbare Ergebnis
Grüsse
APA 102, keine LED leuchtet
Sorry dass ich mich so lange nicht gemeldet habe. Arbeitsbedingt bin ich nicht zum basteln gekommen.
Ich habe mir einen Controller (Klick) beschafft und gerade getestet. Alle LEDS werden angesprochen und funktionieren.
Halten wir also fest, irgendwie liegt es an meiner Verkabelung. Was mir allerdings aufgefallen ist: Die Steckerbuchse welche am Stripe montiert ist (die Originale, habe sie nicht verändert) war nach dem Test extrem heiß. Das dürfte meiner Meinung nach nicht normal sein oder?
Ich werde jetzt mal das Testimage ausprobieren und mich später wieder melden.
EDIT:
Mit dem Testimage bootet der Pi nicht einmal (nur die rote PWR led leuchtet).
Muss für heute allerdings abbrechen und melde mich in den nächsten Tagen wieder
Ich habe mir einen Controller (Klick) beschafft und gerade getestet. Alle LEDS werden angesprochen und funktionieren.
Halten wir also fest, irgendwie liegt es an meiner Verkabelung. Was mir allerdings aufgefallen ist: Die Steckerbuchse welche am Stripe montiert ist (die Originale, habe sie nicht verändert) war nach dem Test extrem heiß. Das dürfte meiner Meinung nach nicht normal sein oder?
Ich werde jetzt mal das Testimage ausprobieren und mich später wieder melden.
EDIT:
Mit dem Testimage bootet der Pi nicht einmal (nur die rote PWR led leuchtet).
Muss für heute allerdings abbrechen und melde mich in den nächsten Tagen wieder
APA 102, keine LED leuchtet
So kleines Update. Tatsächlich war der rpi tot! Ein Ersatzgerät bootet mit dem Testimage. Die ersten LEDs leuchten auch (ich denke die 40 wie in der hypercon.json vorgesehen). Des weiteren lassen sich die ersten LEDs per hyperion app steuern. Am Wochenende kann es dann so am TV weitergehen.
Gesendet von meinem ONEPLUS A3003 mit Tapatalk
Gesendet von meinem ONEPLUS A3003 mit Tapatalk
APA 102, keine LED leuchtet
Erneutes Update vom morgen: Mit dem Testimage funktioniert es (die ersten 40 leds steuerbar) auch am TV, sodass ich jetzt mal davon ausgehe, dass meine Verkabelung endlich richtig funktioniert. Die Stecker werden ebenfalls nicht mehr heiss (hab sie ausgetauscht). Habe es dann direkt mit einem "richtigen" Image probiert. Hier bekomme ich allerdings Hyperion nicht zum laufen. Auch mit der AndroidApp ist eine Verbindung nicht möglich (alle Lampen bleiben dunkel).
Ich habe die HyperCon version 1.03.1
Das Installationsskript welches mittels CURL Befehl geladen wird sieht nun auch anders aus.
Ich habe dann eine hyperionconfig.json erstellt und "ins Testimage" gepackt. Es funktioniert soweit ganz ordentlich. Allerdings habe ich bei den Testbildern gemerkt, dass die LEDs nicht 100% mit dem Bild übereinstimmen. Beim RGB Testbild ist eine Abweichung von 3 LEDs (nach links) festzustellen.

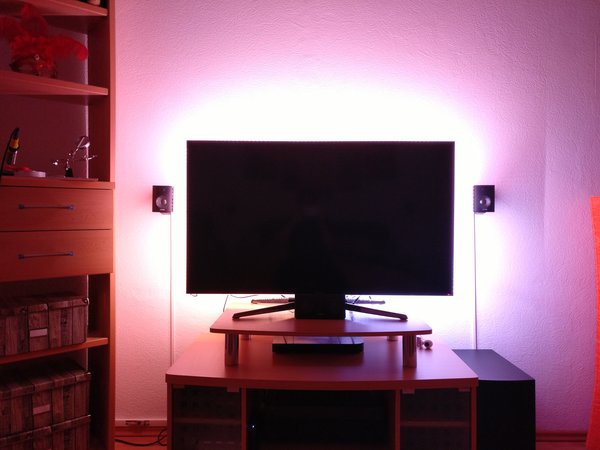

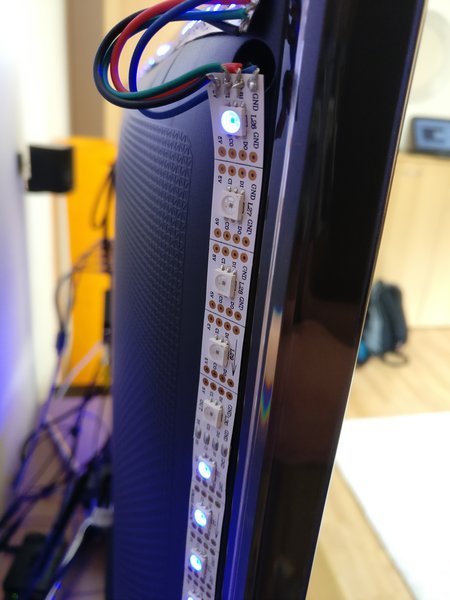

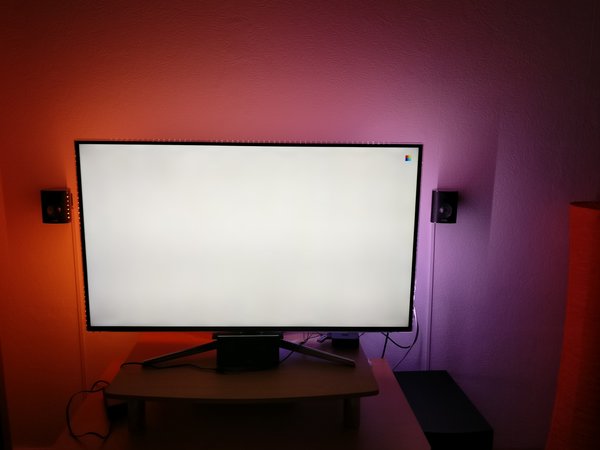

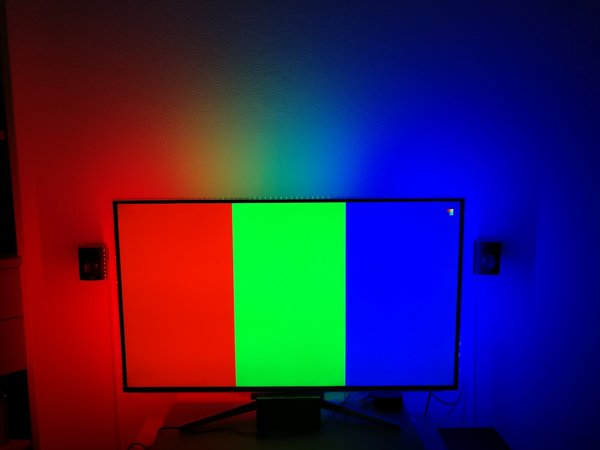

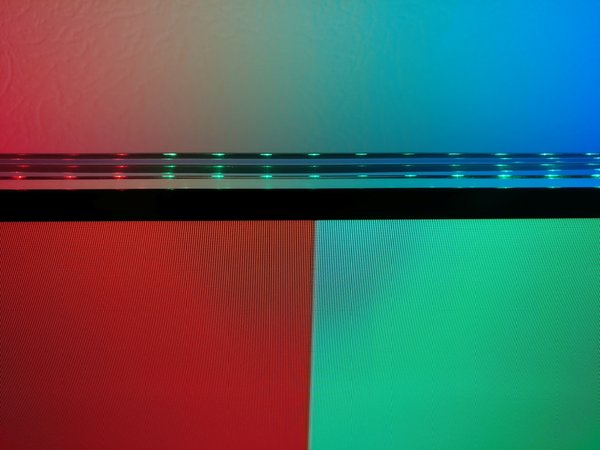

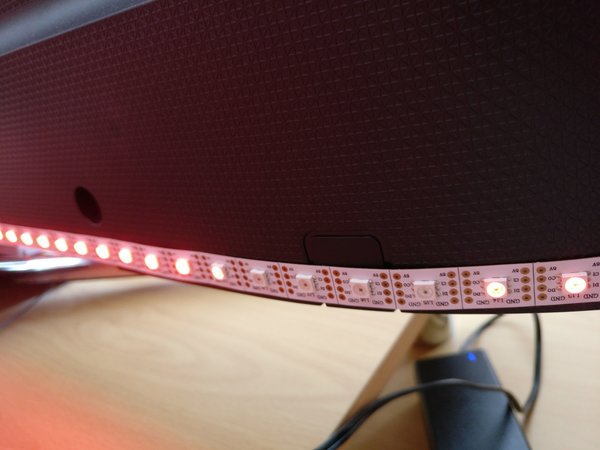

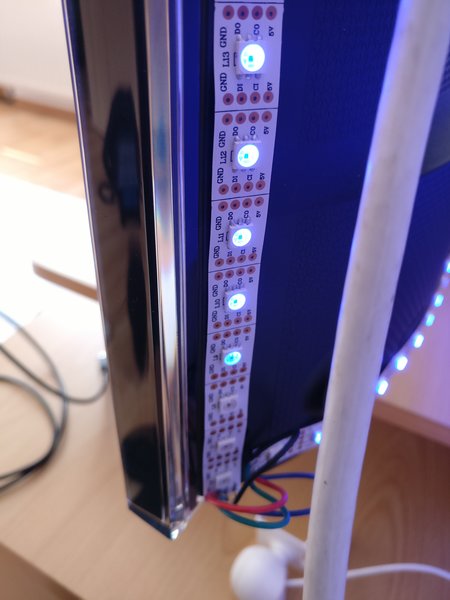

Ich habe mal 3 Bilder vom aktuellen Status angehängt. Sehr gut zu sehen ist vor allem, dass ich oben links in der Ecke noch zusätzlichen Strom anlöten muss.
Ich gehe mal davon aus, dass ich das hinbekommen sollte.
"Phase 1" ist also bis auf den versatz größtensteils abgeschlossen. Jetzt muss ich mich Phase 2 (Teil 3 der Anleitung) widmen, da ich den Content nämlich via FireTV / BlurayPLayer sehen möchte und nicht unmittelbar über den PI.
EDIT: Falls ihr - genau wie ich - feststellt, dass das "Bunte Rechteckt" in der oberen Ecke ist... ich vermute es liegt am Verbindungskabel vom Netzteil zum RPI. Da muss ich mal ein anderes testen, bzw. vorerst ein seperates Netzteil für RPI und LEDs nehmen.
Ich habe die HyperCon version 1.03.1
Das Installationsskript welches mittels CURL Befehl geladen wird sieht nun auch anders aus.
Ich habe dann eine hyperionconfig.json erstellt und "ins Testimage" gepackt. Es funktioniert soweit ganz ordentlich. Allerdings habe ich bei den Testbildern gemerkt, dass die LEDs nicht 100% mit dem Bild übereinstimmen. Beim RGB Testbild ist eine Abweichung von 3 LEDs (nach links) festzustellen.
Ich habe mal 3 Bilder vom aktuellen Status angehängt. Sehr gut zu sehen ist vor allem, dass ich oben links in der Ecke noch zusätzlichen Strom anlöten muss.
Ich gehe mal davon aus, dass ich das hinbekommen sollte.
"Phase 1" ist also bis auf den versatz größtensteils abgeschlossen. Jetzt muss ich mich Phase 2 (Teil 3 der Anleitung) widmen, da ich den Content nämlich via FireTV / BlurayPLayer sehen möchte und nicht unmittelbar über den PI.
EDIT: Falls ihr - genau wie ich - feststellt, dass das "Bunte Rechteckt" in der oberen Ecke ist... ich vermute es liegt am Verbindungskabel vom Netzteil zum RPI. Da muss ich mal ein anderes testen, bzw. vorerst ein seperates Netzteil für RPI und LEDs nehmen.
APA 102, keine LED leuchtet
Ich bins wieder. Vielleicht wähne ich mich fälschlicherweise kurz vor der Zielgeraden. Aber: Es klappt auch fast komplett mit dem Grabber. Das einzige Problem was ich habe ist, dass nicht alle LEDs angesprochen werden. Es bleiben 16 (von 190) leds dunkel; und zwar immer die selben. Ich habe Fotos der betroffenen LEDs angehangen. Wenn man auf den Tv blickt sind das einmal welche unten rechts (kurz hinter dem Stripefangen) oben rechts oben links und unten links (dort als einziges nicht die unmittelbar in den Ecken liegenden). Die "mittleren" LEDs leuchten grundsätzlich (ausnahme links unten). Es lassen sich auch alle per HyperionApp ansprechen.
Meine Hyperionconfig sieht wie folgt aus:
Wenn ich Screnshots vom Grabber mache erhalte ich folgende Nachrichten:
Die Screenshots sehen wie folgt aus (habe mal 3 Stück gemacht)
Für mich sieht da alles soweit ganz gut aus?
Habe auch bereits in der HyperionConf von PAL auf NTSC und umgekehrt gewechselt. Genauso am Converter mal auf NTSC gestellt (dann leuchten weit weniger LEDS) Habe dem Converter auch mal Strom gegeben, auch dies hat jedoch nichts geändert.
Beim Grabber handelt es sich um den hier: LogiLink-Audio-Video-Grabber
Beim HDMI2AV converter um den hier: Musou-Composite-Converter
Es sind also die hier empfohlenen Teile.
Mir scheinen die Seitenbereiche ein wenig "verzögert" die Farbei anzunehmen und zwar erst, sobald die Seitenbereiche des Bildes heller werden. Oben und unten sind die Leds deutlich "empfindlicher"
Hat vielleicht jemand von euch noch eine Lösung für mich, damit endlich alles optimal klappt?
EDIT:
Problem erkannt, Gefahr gebannt. Ich hatte ganz vergessen die CROP werte anzupassen. Jetzt funktioniert alles - bis auf ein leichtes flimmern - optimal! vielen vielen Dank euch allen1!!!!!!
Meine Hyperionconfig sieht wie folgt aus:
Code: Alles auswählen
// Automatically generated configuration file for Hyperion ambilight daemon
// Notice: All values are explained with comments at our wiki: wiki.hyperion-project.org (config area)
// Generated by: HyperCon (The Hyperion deamon configuration file builder)
// Created with HyperCon V1.03.1 (11.06.2016)
{
// DEVICE CONFIGURATION
"device" :
{
"name" : "MyHyperionConfig",
"type" : "apa102",
"output" : "/dev/spidev0.0",
"rate" : 1000000,
"colorOrder" : "bgr"
},
// COLOR CALIBRATION CONFIG
"color" :
{
"channelAdjustment" :
[
{
"id" : "default",
"leds" : "*",
"pureRed" :
{
"redChannel" : 255,
"greenChannel" : 0,
"blueChannel" : 0
},
"pureGreen" :
{
"redChannel" : 0,
"greenChannel" : 255,
"blueChannel" : 0
},
"pureBlue" :
{
"redChannel" : 0,
"greenChannel" : 0,
"blueChannel" : 255
}
}
],
"temperature" :
[
{
"id" : "default",
"leds" : "*",
"correctionValues" :
{
"red" : 255,
"green" : 255,
"blue" : 255
}
}
],
"transform" :
[
{
"id" : "default",
"leds" : "*",
"hsl" :
{
"saturationGain" : 1.0000,
"luminanceGain" : 1.0000,
"luminanceMinimum" : 0.0000
},
"red" :
{
"threshold" : 0.0000,
"gamma" : 2.5000
},
"green" :
{
"threshold" : 0.0000,
"gamma" : 2.5000
},
"blue" :
{
"threshold" : 0.0000,
"gamma" : 2.5000
}
}
],
// SMOOTHING CONFIG
"smoothing" :
{
"type" : "linear",
"time_ms" : 200,
"updateFrequency" : 25.0000,
"updateDelay" : 0
}
},
// V4L2 GRABBER CONFIG
"grabber-v4l2" :
{
"device" : "/dev/video0",
"input" : 0,
"standard" : "PAL",
"width" : -1,
"height" : -1,
"frameDecimation" : 2,
"sizeDecimation" : 4,
"priority" : 800,
"mode" : "2D",
"cropLeft" : 6,
"cropRight" : 6,
"cropTop" : 2,
"cropBottom" : 2,
"redSignalThreshold" : 0.1,
"greenSignalThreshold" : 0.1,
"blueSignalThreshold" : 0.1
},
// BLACKBORDER CONFIG
"blackborderdetector" :
{
"enable" : true,
"threshold" : 0.01,
"unknownFrameCnt" : 600,
"borderFrameCnt" : 50,
"maxInconsistentCnt" : 10,
"blurRemoveCnt" : 1,
"mode" : "default"
},
// BOOTEFFECT CONFIG
"bootsequence" :
{
"color" : [0,0,0],
"effect" : "Rainbow swirl fast",
"duration_ms" : 3000,
"priority" : 700
},
// JSON SERVER CONFIG
"jsonServer" :
{
"port" : 19444
},
// PROTO SERVER CONFIG
"protoServer" :
{
"port" : 19445
},
// BOBLIGHT SERVER CONFIG
"boblightServer" :
{
"port" : 19333,
"priority" : 900
},
// JSON/PROTO FORWARD CONFIG
"forwarder" :
{
"json" : ["127.0.0.1:19446"],
"proto" : ["127.0.0.1:19447"]
},
// EFFECT PATH
"effects" :
{
"paths" :
[
"/storage/hyperion/effects",
"/usr/share/hyperion/effects"
]
},
// NO FRAME GRABBER CONFIG
// NO KODI CHECK CONFIG
// LED CONFIGURATION
"leds" :
[
{
"index" : 0,
"hscan" : { "minimum" : 0.3742, "maximum" : 0.3914 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 1,
"hscan" : { "minimum" : 0.6086, "maximum" : 0.6258 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 2,
"hscan" : { "minimum" : 0.6242, "maximum" : 0.6414 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 3,
"hscan" : { "minimum" : 0.6398, "maximum" : 0.6570 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 4,
"hscan" : { "minimum" : 0.6555, "maximum" : 0.6727 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 5,
"hscan" : { "minimum" : 0.6711, "maximum" : 0.6883 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 6,
"hscan" : { "minimum" : 0.6867, "maximum" : 0.7039 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 7,
"hscan" : { "minimum" : 0.7023, "maximum" : 0.7195 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 8,
"hscan" : { "minimum" : 0.7180, "maximum" : 0.7352 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 9,
"hscan" : { "minimum" : 0.7336, "maximum" : 0.7508 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 10,
"hscan" : { "minimum" : 0.7492, "maximum" : 0.7664 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 11,
"hscan" : { "minimum" : 0.7648, "maximum" : 0.7820 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 12,
"hscan" : { "minimum" : 0.7805, "maximum" : 0.7977 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 13,
"hscan" : { "minimum" : 0.7961, "maximum" : 0.8133 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 14,
"hscan" : { "minimum" : 0.8117, "maximum" : 0.8289 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 15,
"hscan" : { "minimum" : 0.8273, "maximum" : 0.8445 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 16,
"hscan" : { "minimum" : 0.8430, "maximum" : 0.8602 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 17,
"hscan" : { "minimum" : 0.8586, "maximum" : 0.8758 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 18,
"hscan" : { "minimum" : 0.8742, "maximum" : 0.8914 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 19,
"hscan" : { "minimum" : 0.8898, "maximum" : 0.9070 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 20,
"hscan" : { "minimum" : 0.9055, "maximum" : 0.9227 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 21,
"hscan" : { "minimum" : 0.9211, "maximum" : 0.9383 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 22,
"hscan" : { "minimum" : 0.9367, "maximum" : 0.9539 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 23,
"hscan" : { "minimum" : 0.9523, "maximum" : 0.9695 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 24,
"hscan" : { "minimum" : 0.9680, "maximum" : 0.9852 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 25,
"hscan" : { "minimum" : 0.9836, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 26,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 27,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.9708, "maximum" : 1.0000 }
},
{
"index" : 28,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.9431, "maximum" : 0.9736 }
},
{
"index" : 29,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.9153, "maximum" : 0.9458 }
},
{
"index" : 30,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.8875, "maximum" : 0.9181 }
},
{
"index" : 31,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.8597, "maximum" : 0.8903 }
},
{
"index" : 32,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.8319, "maximum" : 0.8625 }
},
{
"index" : 33,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.8042, "maximum" : 0.8347 }
},
{
"index" : 34,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.7764, "maximum" : 0.8069 }
},
{
"index" : 35,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.7486, "maximum" : 0.7792 }
},
{
"index" : 36,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.7208, "maximum" : 0.7514 }
},
{
"index" : 37,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.6931, "maximum" : 0.7236 }
},
{
"index" : 38,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.6653, "maximum" : 0.6958 }
},
{
"index" : 39,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.6375, "maximum" : 0.6681 }
},
{
"index" : 40,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.6097, "maximum" : 0.6403 }
},
{
"index" : 41,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.5819, "maximum" : 0.6125 }
},
{
"index" : 42,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.5542, "maximum" : 0.5847 }
},
{
"index" : 43,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.5264, "maximum" : 0.5569 }
},
{
"index" : 44,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.4986, "maximum" : 0.5292 }
},
{
"index" : 45,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.4708, "maximum" : 0.5014 }
},
{
"index" : 46,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.4431, "maximum" : 0.4736 }
},
{
"index" : 47,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.4153, "maximum" : 0.4458 }
},
{
"index" : 48,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.3875, "maximum" : 0.4181 }
},
{
"index" : 49,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.3597, "maximum" : 0.3903 }
},
{
"index" : 50,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.3319, "maximum" : 0.3625 }
},
{
"index" : 51,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.3042, "maximum" : 0.3347 }
},
{
"index" : 52,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.2764, "maximum" : 0.3069 }
},
{
"index" : 53,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.2486, "maximum" : 0.2792 }
},
{
"index" : 54,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.2208, "maximum" : 0.2514 }
},
{
"index" : 55,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.1931, "maximum" : 0.2236 }
},
{
"index" : 56,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.1653, "maximum" : 0.1958 }
},
{
"index" : 57,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.1375, "maximum" : 0.1681 }
},
{
"index" : 58,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.1097, "maximum" : 0.1403 }
},
{
"index" : 59,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.0819, "maximum" : 0.1125 }
},
{
"index" : 60,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.0542, "maximum" : 0.0847 }
},
{
"index" : 61,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.0264, "maximum" : 0.0569 }
},
{
"index" : 62,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0292 }
},
{
"index" : 63,
"hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 64,
"hscan" : { "minimum" : 0.9836, "maximum" : 1.0000 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 65,
"hscan" : { "minimum" : 0.9680, "maximum" : 0.9852 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 66,
"hscan" : { "minimum" : 0.9523, "maximum" : 0.9695 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 67,
"hscan" : { "minimum" : 0.9367, "maximum" : 0.9539 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 68,
"hscan" : { "minimum" : 0.9211, "maximum" : 0.9383 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 69,
"hscan" : { "minimum" : 0.9055, "maximum" : 0.9227 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 70,
"hscan" : { "minimum" : 0.8898, "maximum" : 0.9070 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 71,
"hscan" : { "minimum" : 0.8742, "maximum" : 0.8914 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 72,
"hscan" : { "minimum" : 0.8586, "maximum" : 0.8758 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 73,
"hscan" : { "minimum" : 0.8430, "maximum" : 0.8602 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 74,
"hscan" : { "minimum" : 0.8273, "maximum" : 0.8445 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 75,
"hscan" : { "minimum" : 0.8117, "maximum" : 0.8289 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 76,
"hscan" : { "minimum" : 0.7961, "maximum" : 0.8133 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 77,
"hscan" : { "minimum" : 0.7805, "maximum" : 0.7977 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 78,
"hscan" : { "minimum" : 0.7648, "maximum" : 0.7820 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 79,
"hscan" : { "minimum" : 0.7492, "maximum" : 0.7664 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 80,
"hscan" : { "minimum" : 0.7336, "maximum" : 0.7508 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 81,
"hscan" : { "minimum" : 0.7180, "maximum" : 0.7352 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 82,
"hscan" : { "minimum" : 0.7023, "maximum" : 0.7195 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 83,
"hscan" : { "minimum" : 0.6867, "maximum" : 0.7039 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 84,
"hscan" : { "minimum" : 0.6711, "maximum" : 0.6883 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 85,
"hscan" : { "minimum" : 0.6555, "maximum" : 0.6727 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 86,
"hscan" : { "minimum" : 0.6398, "maximum" : 0.6570 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 87,
"hscan" : { "minimum" : 0.6242, "maximum" : 0.6414 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 88,
"hscan" : { "minimum" : 0.6086, "maximum" : 0.6258 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 89,
"hscan" : { "minimum" : 0.5930, "maximum" : 0.6102 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 90,
"hscan" : { "minimum" : 0.5773, "maximum" : 0.5945 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 91,
"hscan" : { "minimum" : 0.5617, "maximum" : 0.5789 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 92,
"hscan" : { "minimum" : 0.5461, "maximum" : 0.5633 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 93,
"hscan" : { "minimum" : 0.5305, "maximum" : 0.5477 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 94,
"hscan" : { "minimum" : 0.5148, "maximum" : 0.5320 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 95,
"hscan" : { "minimum" : 0.4992, "maximum" : 0.5164 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 96,
"hscan" : { "minimum" : 0.4836, "maximum" : 0.5008 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 97,
"hscan" : { "minimum" : 0.4680, "maximum" : 0.4852 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 98,
"hscan" : { "minimum" : 0.4523, "maximum" : 0.4695 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 99,
"hscan" : { "minimum" : 0.4367, "maximum" : 0.4539 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 100,
"hscan" : { "minimum" : 0.4211, "maximum" : 0.4383 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 101,
"hscan" : { "minimum" : 0.4055, "maximum" : 0.4227 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 102,
"hscan" : { "minimum" : 0.3898, "maximum" : 0.4070 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 103,
"hscan" : { "minimum" : 0.3742, "maximum" : 0.3914 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 104,
"hscan" : { "minimum" : 0.3586, "maximum" : 0.3758 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 105,
"hscan" : { "minimum" : 0.3430, "maximum" : 0.3602 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 106,
"hscan" : { "minimum" : 0.3273, "maximum" : 0.3445 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 107,
"hscan" : { "minimum" : 0.3117, "maximum" : 0.3289 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 108,
"hscan" : { "minimum" : 0.2961, "maximum" : 0.3133 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 109,
"hscan" : { "minimum" : 0.2805, "maximum" : 0.2977 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 110,
"hscan" : { "minimum" : 0.2648, "maximum" : 0.2820 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 111,
"hscan" : { "minimum" : 0.2492, "maximum" : 0.2664 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 112,
"hscan" : { "minimum" : 0.2336, "maximum" : 0.2508 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 113,
"hscan" : { "minimum" : 0.2180, "maximum" : 0.2352 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 114,
"hscan" : { "minimum" : 0.2023, "maximum" : 0.2195 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 115,
"hscan" : { "minimum" : 0.1867, "maximum" : 0.2039 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 116,
"hscan" : { "minimum" : 0.1711, "maximum" : 0.1883 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 117,
"hscan" : { "minimum" : 0.1555, "maximum" : 0.1727 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 118,
"hscan" : { "minimum" : 0.1398, "maximum" : 0.1570 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 119,
"hscan" : { "minimum" : 0.1242, "maximum" : 0.1414 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 120,
"hscan" : { "minimum" : 0.1086, "maximum" : 0.1258 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 121,
"hscan" : { "minimum" : 0.0930, "maximum" : 0.1102 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 122,
"hscan" : { "minimum" : 0.0773, "maximum" : 0.0945 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 123,
"hscan" : { "minimum" : 0.0617, "maximum" : 0.0789 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 124,
"hscan" : { "minimum" : 0.0461, "maximum" : 0.0633 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 125,
"hscan" : { "minimum" : 0.0305, "maximum" : 0.0477 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 126,
"hscan" : { "minimum" : 0.0148, "maximum" : 0.0320 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 127,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0164 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 128,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
},
{
"index" : 129,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.0000, "maximum" : 0.0292 }
},
{
"index" : 130,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.0264, "maximum" : 0.0569 }
},
{
"index" : 131,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.0542, "maximum" : 0.0847 }
},
{
"index" : 132,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.0819, "maximum" : 0.1125 }
},
{
"index" : 133,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.1097, "maximum" : 0.1403 }
},
{
"index" : 134,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.1375, "maximum" : 0.1681 }
},
{
"index" : 135,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.1653, "maximum" : 0.1958 }
},
{
"index" : 136,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.1931, "maximum" : 0.2236 }
},
{
"index" : 137,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.2208, "maximum" : 0.2514 }
},
{
"index" : 138,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.2486, "maximum" : 0.2792 }
},
{
"index" : 139,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.2764, "maximum" : 0.3069 }
},
{
"index" : 140,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.3042, "maximum" : 0.3347 }
},
{
"index" : 141,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.3319, "maximum" : 0.3625 }
},
{
"index" : 142,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.3597, "maximum" : 0.3903 }
},
{
"index" : 143,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.3875, "maximum" : 0.4181 }
},
{
"index" : 144,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.4153, "maximum" : 0.4458 }
},
{
"index" : 145,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.4431, "maximum" : 0.4736 }
},
{
"index" : 146,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.4708, "maximum" : 0.5014 }
},
{
"index" : 147,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.4986, "maximum" : 0.5292 }
},
{
"index" : 148,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.5264, "maximum" : 0.5569 }
},
{
"index" : 149,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.5542, "maximum" : 0.5847 }
},
{
"index" : 150,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.5819, "maximum" : 0.6125 }
},
{
"index" : 151,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.6097, "maximum" : 0.6403 }
},
{
"index" : 152,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.6375, "maximum" : 0.6681 }
},
{
"index" : 153,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.6653, "maximum" : 0.6958 }
},
{
"index" : 154,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.6931, "maximum" : 0.7236 }
},
{
"index" : 155,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.7208, "maximum" : 0.7514 }
},
{
"index" : 156,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.7486, "maximum" : 0.7792 }
},
{
"index" : 157,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.7764, "maximum" : 0.8069 }
},
{
"index" : 158,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.8042, "maximum" : 0.8347 }
},
{
"index" : 159,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.8319, "maximum" : 0.8625 }
},
{
"index" : 160,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.8597, "maximum" : 0.8903 }
},
{
"index" : 161,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.8875, "maximum" : 0.9181 }
},
{
"index" : 162,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.9153, "maximum" : 0.9458 }
},
{
"index" : 163,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.9431, "maximum" : 0.9736 }
},
{
"index" : 164,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.9708, "maximum" : 1.0000 }
},
{
"index" : 165,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 166,
"hscan" : { "minimum" : 0.0000, "maximum" : 0.0164 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 167,
"hscan" : { "minimum" : 0.0148, "maximum" : 0.0320 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 168,
"hscan" : { "minimum" : 0.0305, "maximum" : 0.0477 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 169,
"hscan" : { "minimum" : 0.0461, "maximum" : 0.0633 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 170,
"hscan" : { "minimum" : 0.0617, "maximum" : 0.0789 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 171,
"hscan" : { "minimum" : 0.0773, "maximum" : 0.0945 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 172,
"hscan" : { "minimum" : 0.0930, "maximum" : 0.1102 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 173,
"hscan" : { "minimum" : 0.1086, "maximum" : 0.1258 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 174,
"hscan" : { "minimum" : 0.1242, "maximum" : 0.1414 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 175,
"hscan" : { "minimum" : 0.1398, "maximum" : 0.1570 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 176,
"hscan" : { "minimum" : 0.1555, "maximum" : 0.1727 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 177,
"hscan" : { "minimum" : 0.1711, "maximum" : 0.1883 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 178,
"hscan" : { "minimum" : 0.1867, "maximum" : 0.2039 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 179,
"hscan" : { "minimum" : 0.2023, "maximum" : 0.2195 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 180,
"hscan" : { "minimum" : 0.2180, "maximum" : 0.2352 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 181,
"hscan" : { "minimum" : 0.2336, "maximum" : 0.2508 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 182,
"hscan" : { "minimum" : 0.2492, "maximum" : 0.2664 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 183,
"hscan" : { "minimum" : 0.2648, "maximum" : 0.2820 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 184,
"hscan" : { "minimum" : 0.2805, "maximum" : 0.2977 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 185,
"hscan" : { "minimum" : 0.2961, "maximum" : 0.3133 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 186,
"hscan" : { "minimum" : 0.3117, "maximum" : 0.3289 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 187,
"hscan" : { "minimum" : 0.3273, "maximum" : 0.3445 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 188,
"hscan" : { "minimum" : 0.3430, "maximum" : 0.3602 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
},
{
"index" : 189,
"hscan" : { "minimum" : 0.3586, "maximum" : 0.3758 },
"vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
}
],
"endOfJson" : "endOfJson"
}
Wenn ich Screnshots vom Grabber mache erhalte ich folgende Nachrichten:
Code: Alles auswählen
OpenELEC:~/.config # LD_LIBRARY_PATH=/storage/hyperion/bin /storage/hyperion/bin
/hyperion-v4l2 --screenshot --frame-decimator 2 --size-decimator 4
hyperion-v4l2:
version : V1.01.1 (brindosch-d4ad877/fc7bc3c-1458755689
build time: Mar 23 2016 14:20:16
V4L2GRABBER INFO: width=720 height=576
V4L2GRABBER INFO: pixel format=YUYV
V4L2GRABBER INFO: signal threshold set to: {0,0,0}
V4L2GRABBER INFO: started
V4L2GRABBER INFO: stopped
Die Screenshots sehen wie folgt aus (habe mal 3 Stück gemacht)
- screenshot2.png (30.44 KiB) 5979 mal betrachtet
- screenshot.png (23.76 KiB) 5979 mal betrachtet
- screenshot3.png (40.09 KiB) 5979 mal betrachtet
Für mich sieht da alles soweit ganz gut aus?
Habe auch bereits in der HyperionConf von PAL auf NTSC und umgekehrt gewechselt. Genauso am Converter mal auf NTSC gestellt (dann leuchten weit weniger LEDS) Habe dem Converter auch mal Strom gegeben, auch dies hat jedoch nichts geändert.
Beim Grabber handelt es sich um den hier: LogiLink-Audio-Video-Grabber
Beim HDMI2AV converter um den hier: Musou-Composite-Converter
Es sind also die hier empfohlenen Teile.
Mir scheinen die Seitenbereiche ein wenig "verzögert" die Farbei anzunehmen und zwar erst, sobald die Seitenbereiche des Bildes heller werden. Oben und unten sind die Leds deutlich "empfindlicher"
Hat vielleicht jemand von euch noch eine Lösung für mich, damit endlich alles optimal klappt?
EDIT:
Problem erkannt, Gefahr gebannt. Ich hatte ganz vergessen die CROP werte anzupassen. Jetzt funktioniert alles - bis auf ein leichtes flimmern - optimal! vielen vielen Dank euch allen1!!!!!!
- Dateianhänge
-
-
-
-
Leerzeichen
- Mitglied
- Beiträge:40
- Registriert:27. Apr 2016
APA 102, keine LED leuchtet
Buntes Quadrat in der Ecke steht für Untervorsorgung des RPi. Allenfalls ein stärkeres Netzteil für den Pi verwenden. Ich habe nur für den Pi ein separates Netzteil die anderen Komponenten laufen über ein Netzteil.
APA 102, keine LED leuchtet
Leerzeichen hat geschrieben:Buntes Quadrat in der Ecke steht für Untervorsorgung des RPi.
Hi, ja das ist mir bewusst, was es bedeutet. Deshalb habe ich ja erwähnt, dass es vermutlich am Kabel liegt, da das Netzteil stark genug ist.
Habe jetzt übrigens die zweite Stromeinspeisung vorgenommen und die Ausleuchtung ist deutlich besser!
-
Leerzeichen
- Mitglied
- Beiträge:40
- Registriert:27. Apr 2016
APA 102, keine LED leuchtet
Ich wollte deine Vermutung nur nochmal bestätigen
APA 102, keine LED leuchtet
Leerzeichen hat geschrieben:Ich wollte deine Vermutung nur nochmal bestätigen
Alles klar
Werde mir noch anders Micro-USB auf Buchse Kabel besorgen und damit nochmals ausprobieren.Anbei noch ein Bild der bisherigen (verbesserten Ausleuchtung). Sobald ich wieder Zeit für mein Projekt habe, werde ich alle 4 Ecken mit Strom versorgen, um eine optimale Ausleuchtung zu erzielen.
