Kein Signal vom Raspberry zu LED`s

Mellinho · 3. Apr 2018, 18:58

Hallo Zusammen,

ich bin ziemlich am verzweifeln, weil mein Projekt Ambilight an meinem 55" TV zu scheitern droht.
Zum Fehlerbild:
Egal ob die Stripes mit dem Raspberry Pi verbunden sind oder nicht, es leuchten immer diese 5 LED`s (siehe Bild). Es scheint überhaupt keine Verbindung/Kontakt zwischen Raspberry & LED´s zu geben. Sobald die LED`s am Strom sind leuchten die 5 LED´s, mehr nicht und immer in der selben Farbe.
Meine Hardware:
103 LED`s WS2801 RGB
Schaltnetzteil 5V 10A MeanWell
USB Grabber
HDMI2AV Konverter
HDMI Splitter

Mein Raspberry PI läuft mit OpenELEC-RPi2.arm-8.0.4 dazu habe ich 1x manuell wie in der Anleitung hier im Forum beschrieben dtparam=spi=on ergänzt um das Ambilight Modul zu aktivieren und zusätzlich über PUTTY Hyperion installiert. Fehlerbild wie oben beschrieben.
Ich habe auch nach der installation von OpenELEC versucht das ganze automatisch zu installieren (über Hypercon und SSH). Dabei bekomme ich am PC eine erfolgsmeldung, am TV bzw. den LED`s letztlich das selbe Fehlerbild.

Hat jemand eine Idee weshalb ich nicht einmal den Regenbogen zur Begrüßung, oder sonst irgendeine reaktion der LED`s bekomme?

Vielen Dank vorab!

MarkusTh · 3. Apr 2018, 20:52

Hast du mal mit einem Messgerät gemessen, ob da irgendwo eine Brücke / ein Widerstand drin ist, also bei den verlöteten Enden bzw. per Sichtprüfung mal geschaut ob sich da Kontakte/Kabel berühren. War bei mir der Fall, dank Schwiegervater, der sowas weiss war das dann auch schnell als (erste) Fehlerquelle erkannt und behoben !

Marci_Marc · 4. Apr 2018, 09:01

Hast du auch die hyperion.config.json, die du in HyperCon erstellen musst, in den richtigen Ordner auf den Raspberry kopiert? Ohne Konfigurationsdatei leuchten die LED's nämlich auch nicht. Woher sollen sie auch wissen, wie viele sie sind und welche LED ind welcher Farbe leuchtet, wenn ihnen das niemand sagt

Mellinho · 4. Apr 2018, 15:34

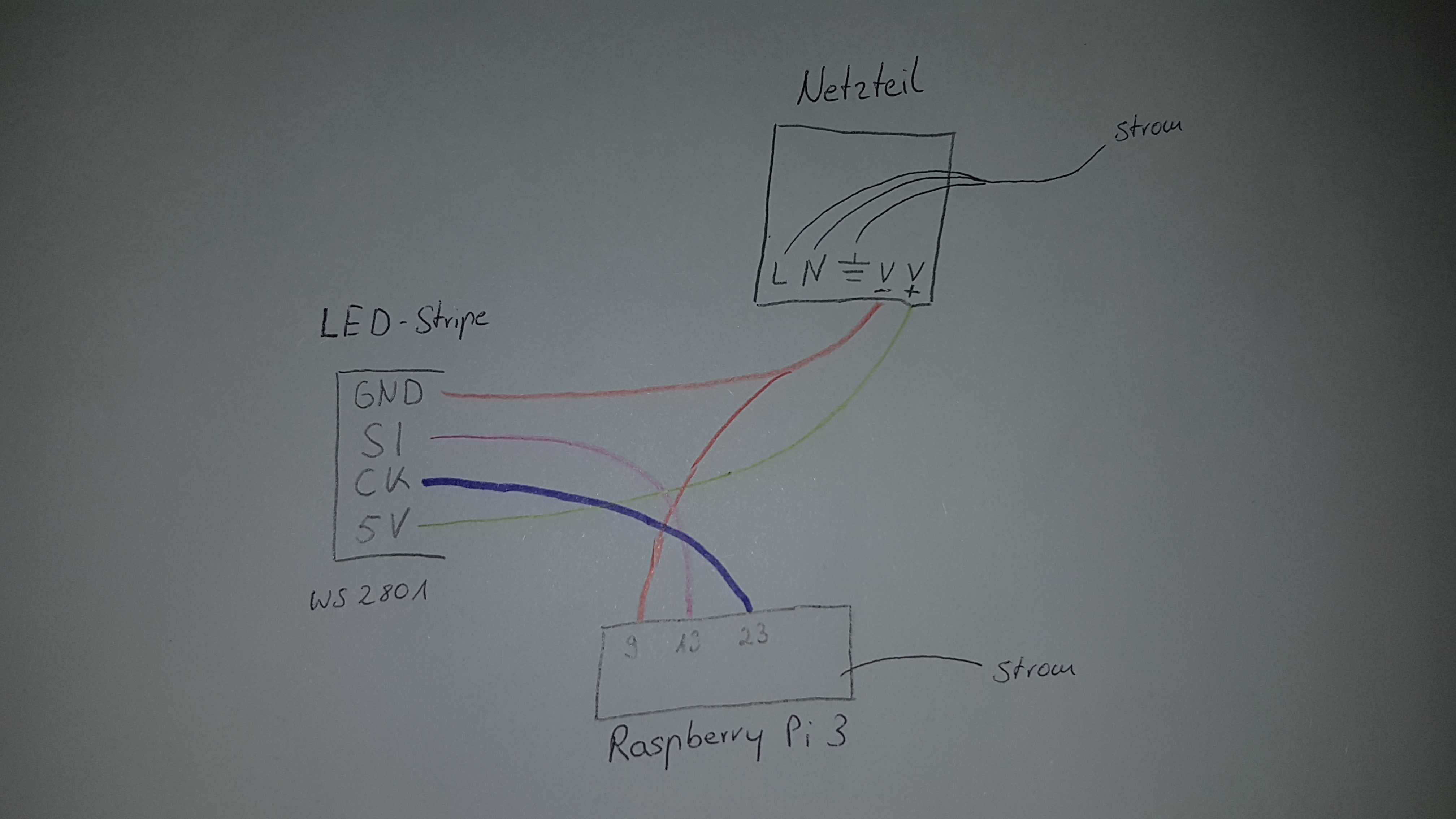

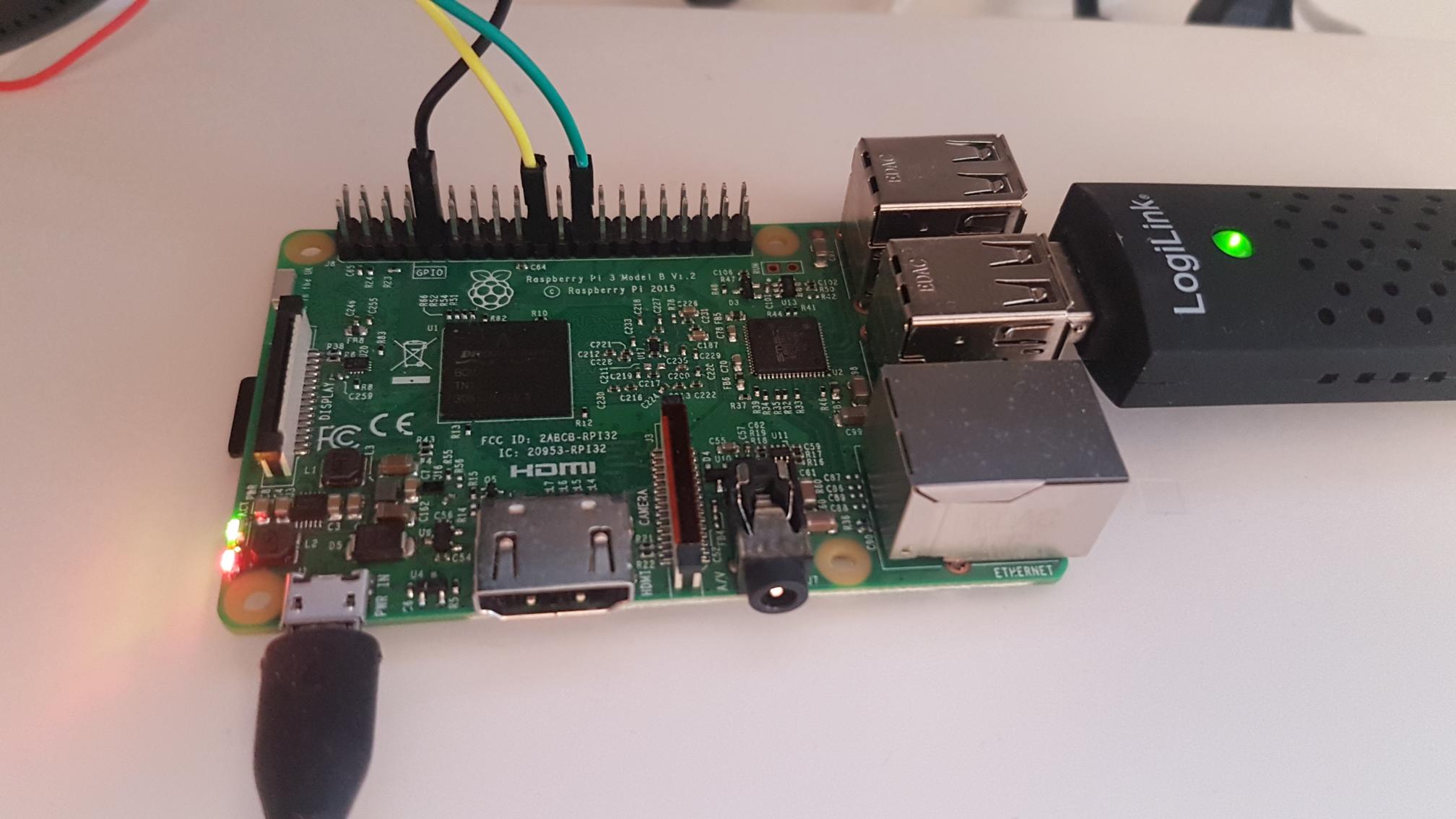

Ich habe heute die gesamte Verkabelung erneuert (außer an den Ecken der Stripes). Leider ohne Erfolg/Veränderung. Am Bild seht Ihr wie ich diese verbunden habe:

Morgen bekomme ich ein Messgerät um die Verkabelung an den Ecken des LED Streifens zu prüfen, danach gebe ich nochmal eine Info.

Ich kann heute komischerweise nicht auf das Raspberry Pi zugreifen. Sowohl über die IP im Explorer, als auch über WinSCP bekomme ich einer Fehlermeldung:

: Fehlermeldung IPadresse Raspb.JPG (31.18 KiB) 8380 mal betrachtet

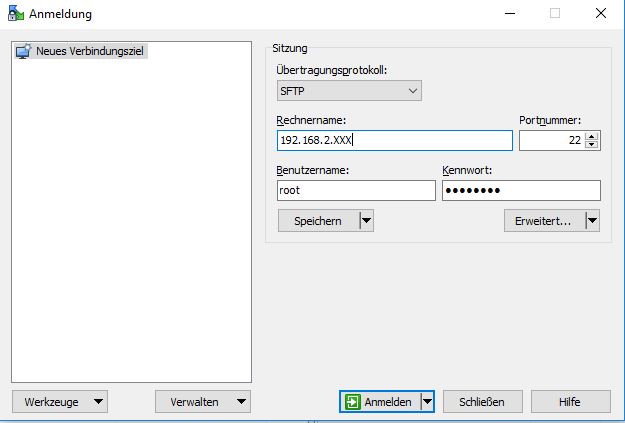

: Fehlermeldung WinSCP Raspb.JPG (16.71 KiB) 8380 mal betrachtet

Woran kann das liegen? SSH & Samba sind aktiviert. Die Datei kann nicht auch in einen bestimmten Ordner der SD Karte hinein kopiert werden, oder?

: Ordnerstruktur MicroSD.JPG (65.6 KiB) 8380 mal betrachtet

Gestern hat es noch geklappt und ich meine auch die hyperion.config.json darin richtig abgelegt zu haben.

Mellinho · 4. Apr 2018, 19:04

Verbindung über WinSCP funktioniert schonmal wieder...

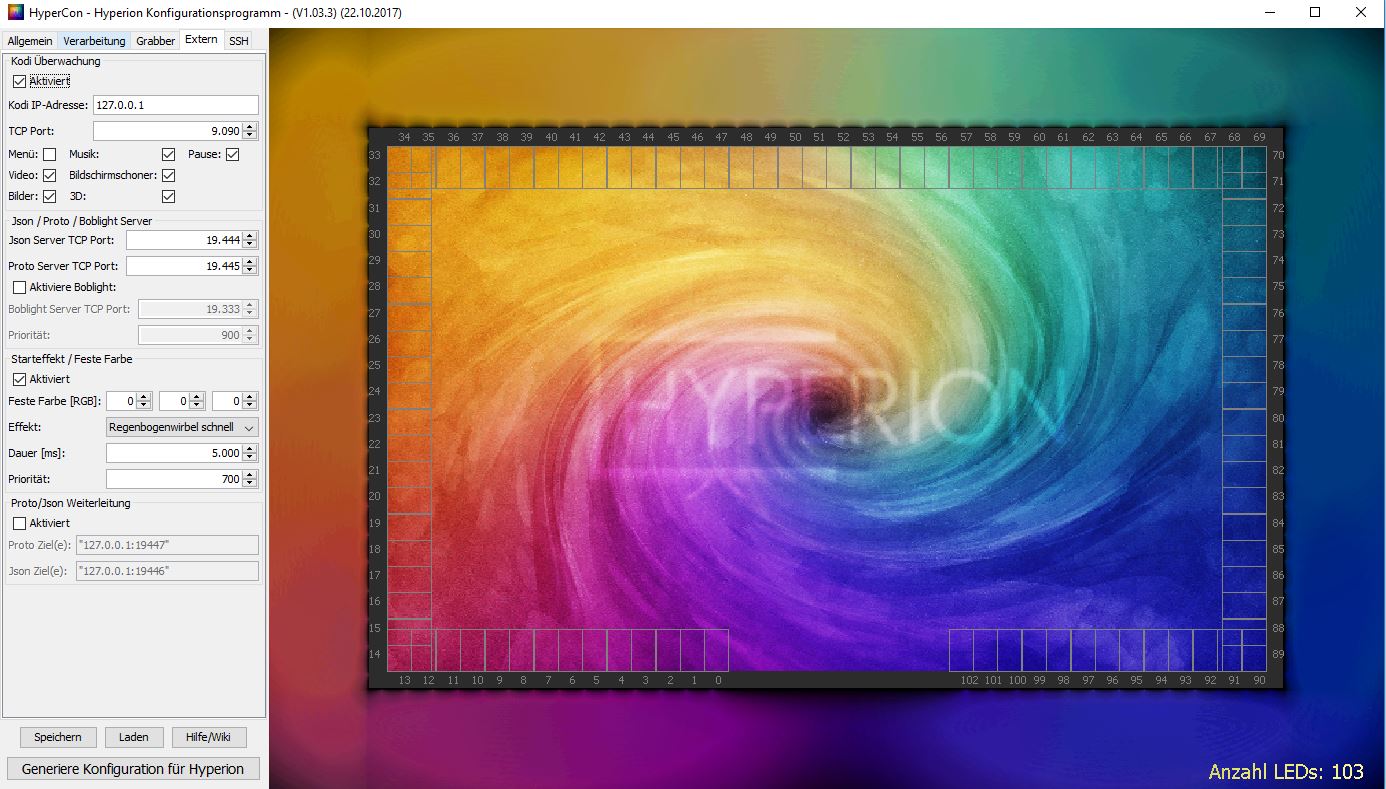

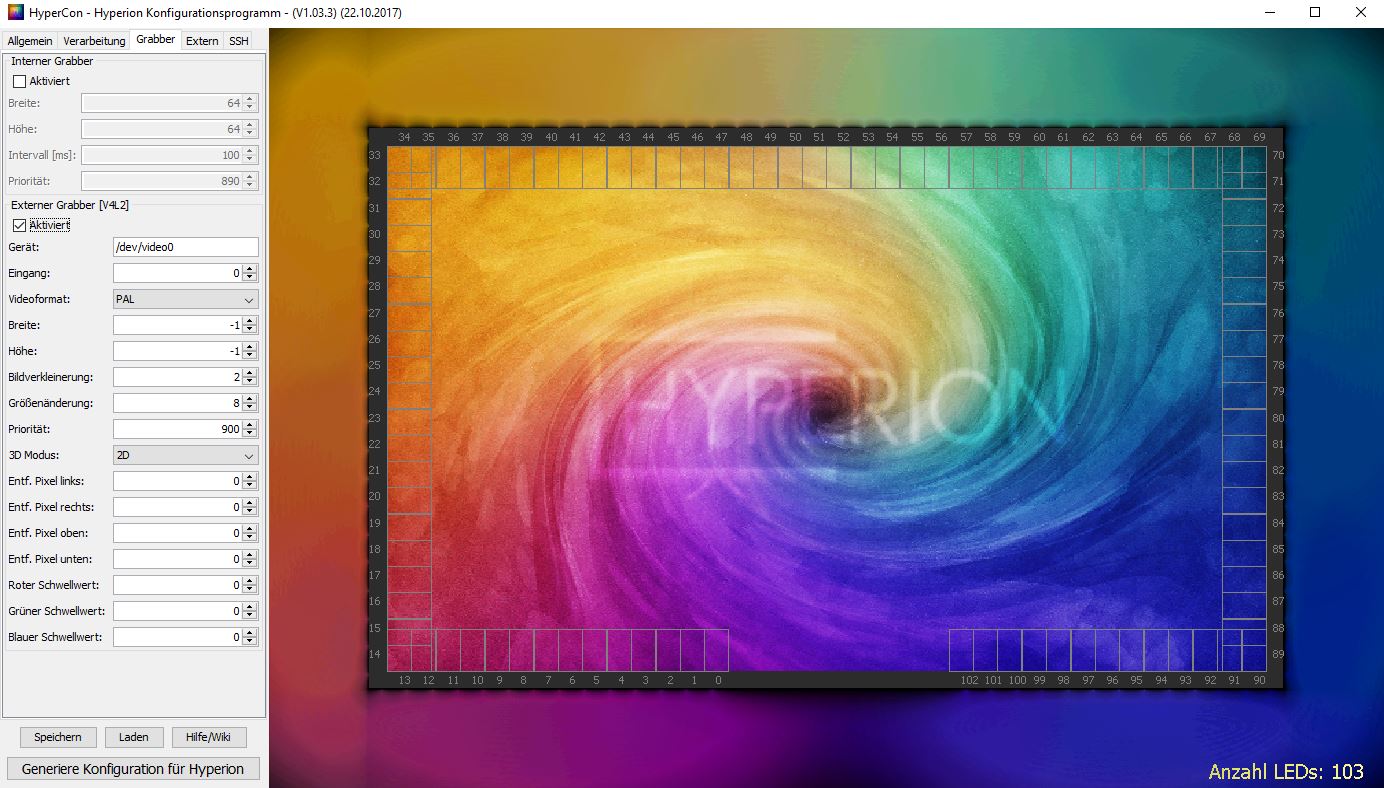

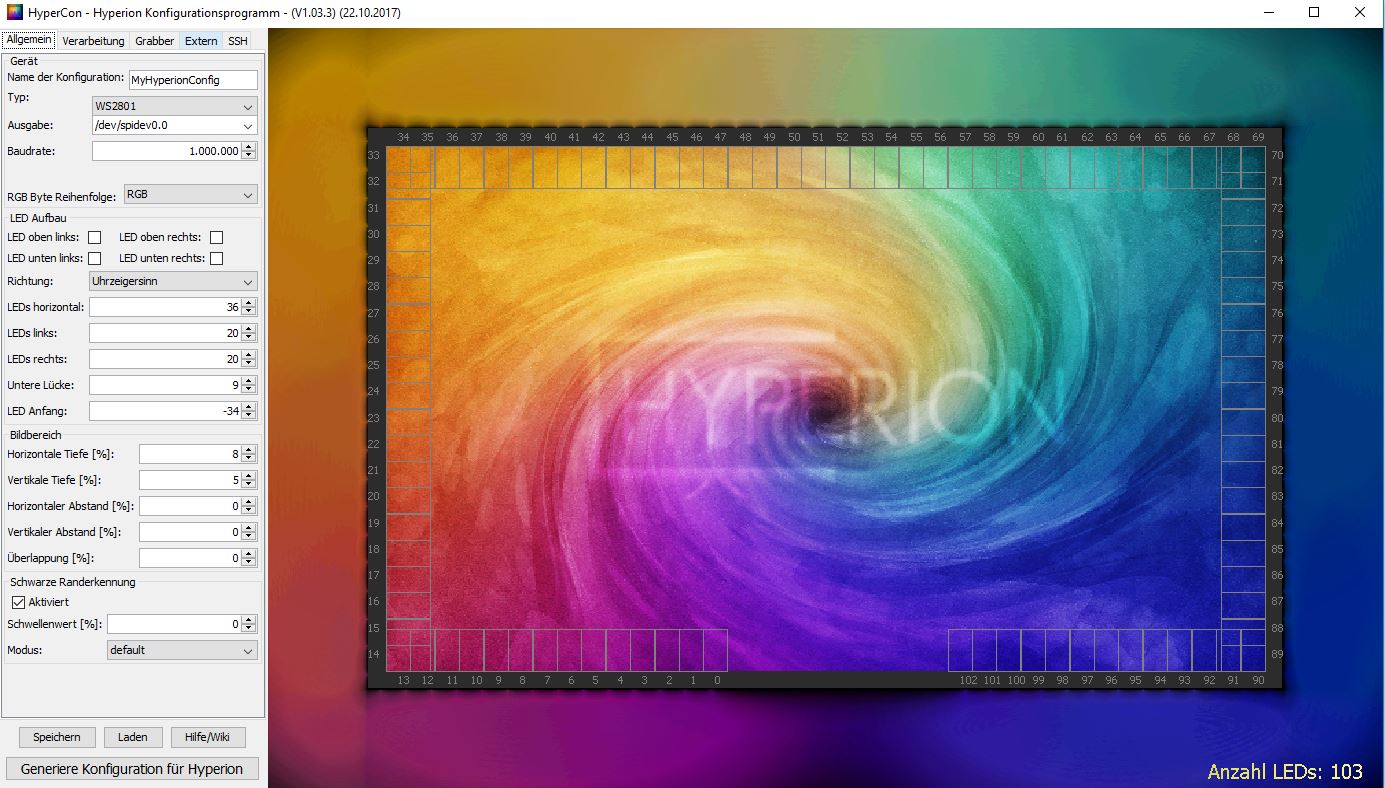

Habe mal meine Screens von HyperCon angehangen. Die erstellte hyperion.config.json Datei habe ich dann in storage\hyperion\config kopiert und ersetzt.

Marci_Marc · 5. Apr 2018, 07:27

kannst ja mal mit WinSCP nach noch anderen hyperion Pfaden suchen. Ich nutze OSMC. da ist der Pafd ein Anderer, aber die hyperion.config.json.example hab ich auch nach dem Installieren. Allerdings muss da bei mir nicht die eigentliche hyperion.config.json rein. Die muss bei mir nach etc/hyperion/

Avalox2k · 5. Apr 2018, 10:51

Die Config muss hier hin


Mellinho · 5. Apr 2018, 10:59

Avalox2k hat geschrieben:Die Config muss hier hin

Habe die Ordnersturkur überhaupt nicht...
Weder über WinSCP, noch wenn ich die SD Karte direkt mit dem PC verbinde.

Avalox2k · 5. Apr 2018, 11:15

Gib mal im Arbeitsplatz oben ein: //192.168.2.107 (bzw. die IP vom Raspi)
Die SD muss natürlich im Raspi sein

Mellinho · 5. Apr 2018, 14:02

Avalox2k hat geschrieben:Gib mal im Arbeitsplatz oben ein: //192.168.2.107 (bzw. die IP vom Raspi)
Die SD muss natürlich im Raspi sein

Klappt bei mir komischerweise nicht, erhalte immer folgende Fehlermeldung.
Gehe deshalb über WinSCP.

Mellinho · 5. Apr 2018, 15:55

Habe gerade mal das "Fertig eingerichtetes Kodi-Image als Download" von Aki hier aus dem Forum probiert. Funktioniert sofort. LED`s leuchten bis ca. zur Häfte incl. Starteffekt. Habe dann über eine HyperCon eine neue hyperion.config.json mit meiner anzahl an LED`s erstellt und in storage/hyperion/config getan, aber es leuchten dennoch nur ca. bis zur hälfte.

MarkusTh · 5. Apr 2018, 16:19

"bis zur Hälfte" bedeutet aber nicht, dass dort ein weiterer LED-Streifen drangelötet ist ? Dann würde ich auf ein Lötproblem tippen.

Ansonsten:
- Config auf den Pi geladen ? (Ok, hattest du ja auch geschrieben ;-)

)
- Pi neu gestartet ?
- Hyperion mal gestoppt und neu gestartet ?

VG,
Markus

Avalox2k · 5. Apr 2018, 17:49

Mellinho hat geschrieben:Habe gerade mal das "Fertig eingerichtetes Kodi-Image als Download" von Aki hier aus dem Forum probiert. Funktioniert sofort. LED`s leuchten bis ca. zur Häfte incl. Starteffekt. Habe dann über eine HyperCon eine neue hyperion.config.json mit meiner anzahl an LED`s erstellt und in storage/hyperion/config getan, aber es leuchten dennoch nur ca. bis zur hälfte.

Dein Pfad ist falsch, versuche mal das Problem mit deinem Netzwerk Zugriff hin zu bekommen. Solange die Config im falschen Ordner ist, wird das nix.

Gesendet von meinem HUAWEI Mate 10 Pro mit Tapatalk
