Ambilight WS2801 funktioniert nicht

Marcwa19197 · 27. Mai 2016, 01:08

Hallo,

ich bin schon seit geschlagenden 5-6 Stunden am verzweifeln. Mein Ambilight funktioniert nicht.
Hier die Details:

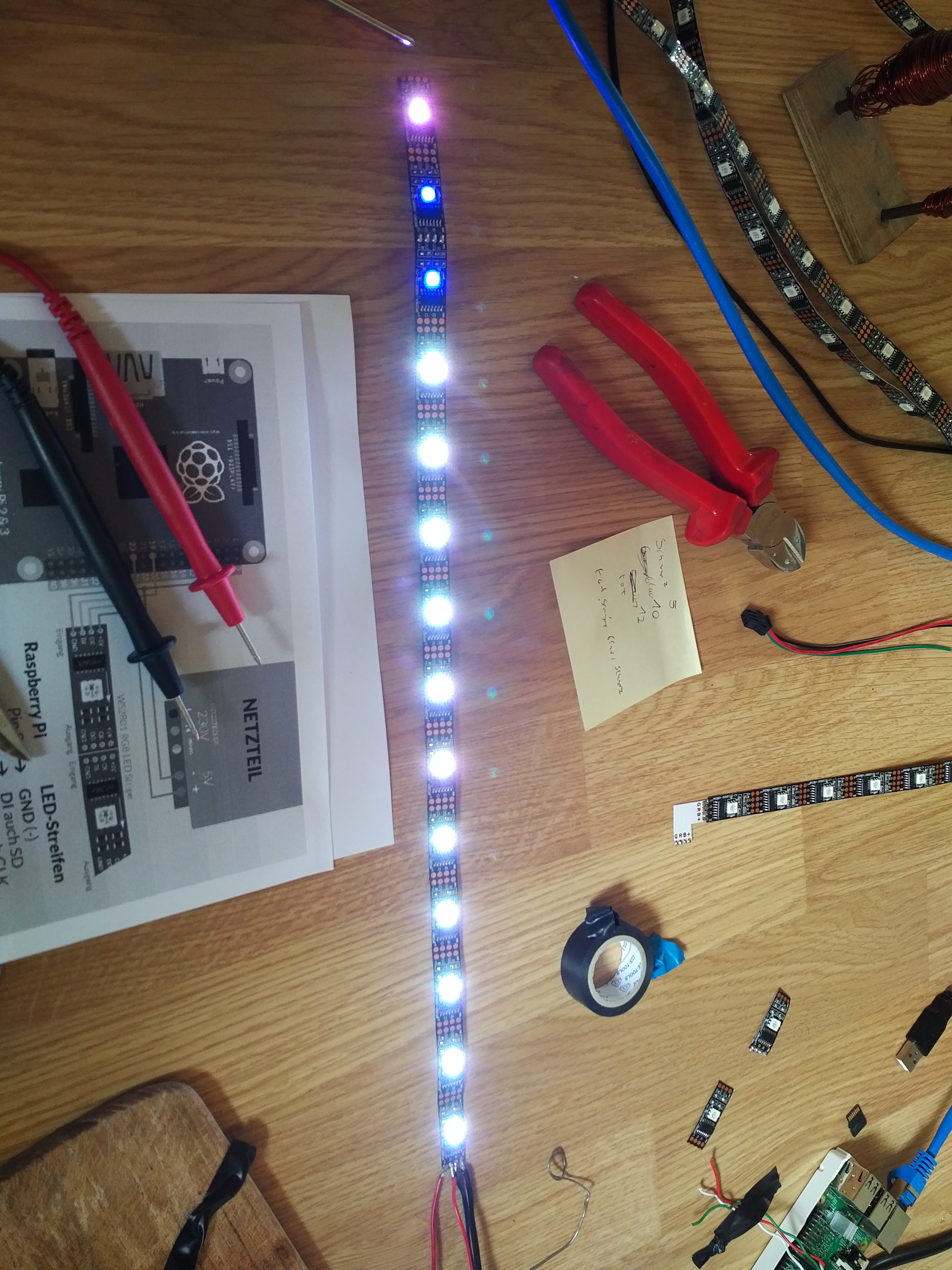

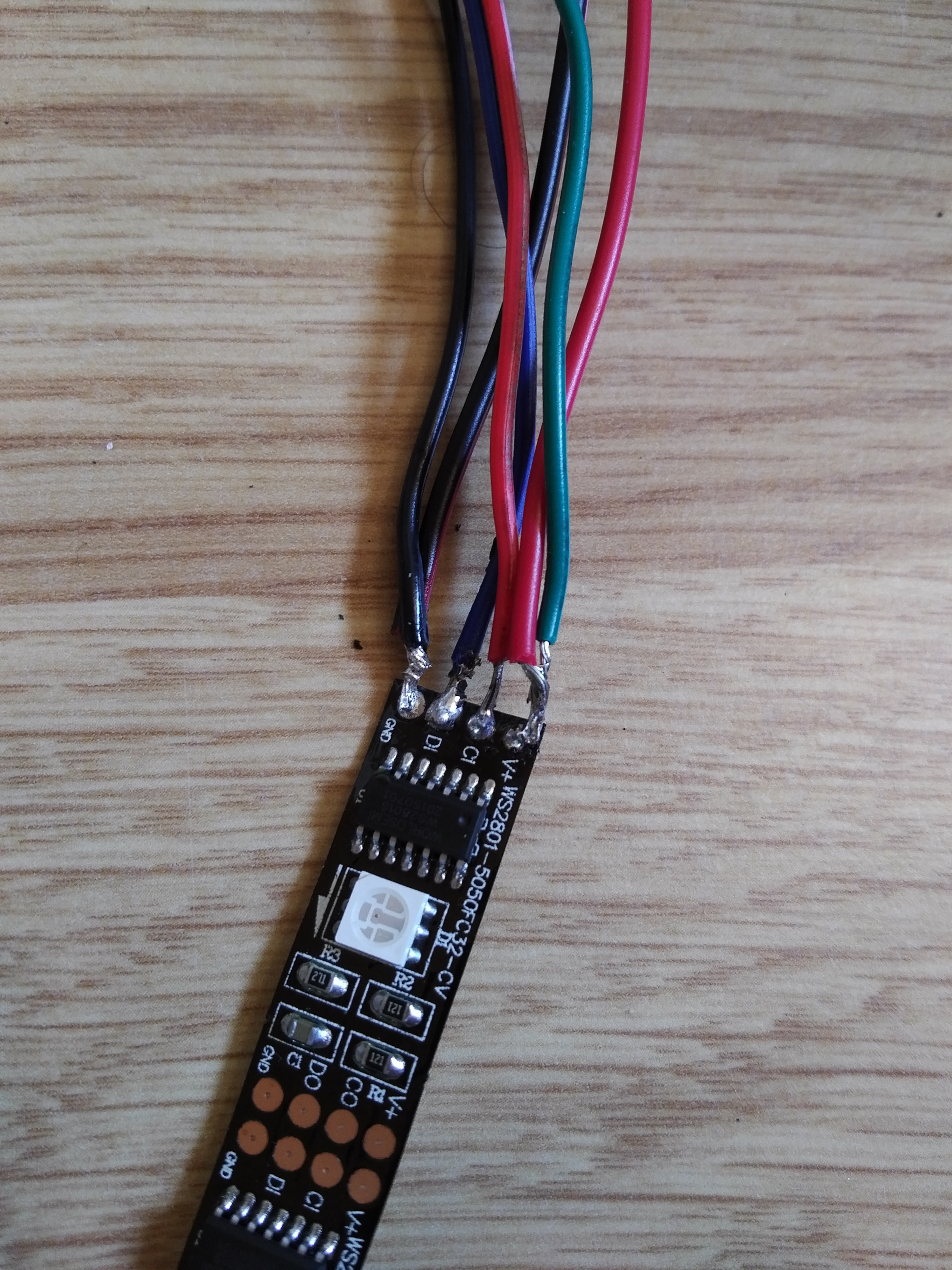

1.) Verwendet wird folgender LED-Stripe:
http://de.aliexpress.com/item/5M-ws2801 ... 51218.html
(WS2801, 5M, Aliexpress)

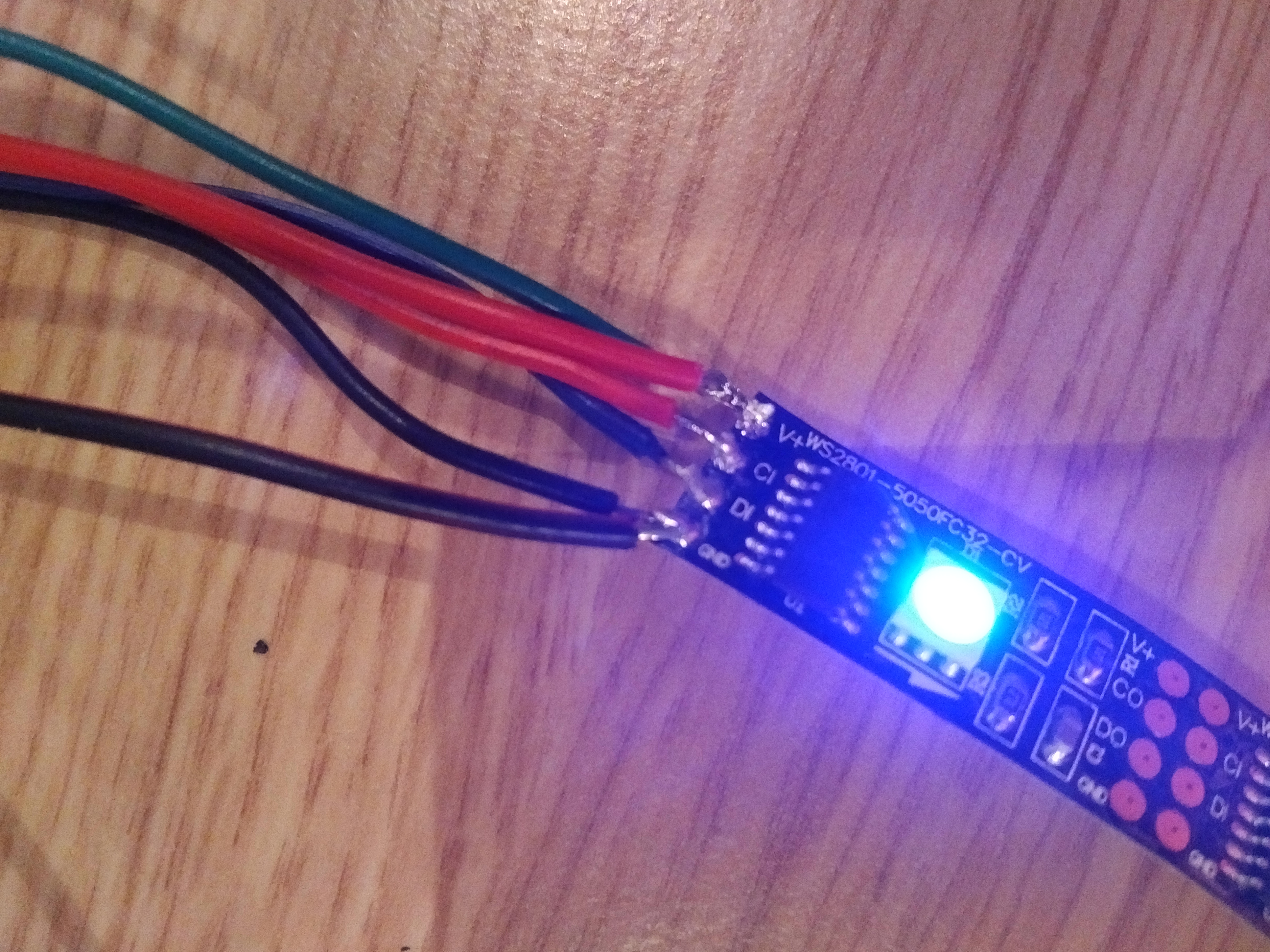

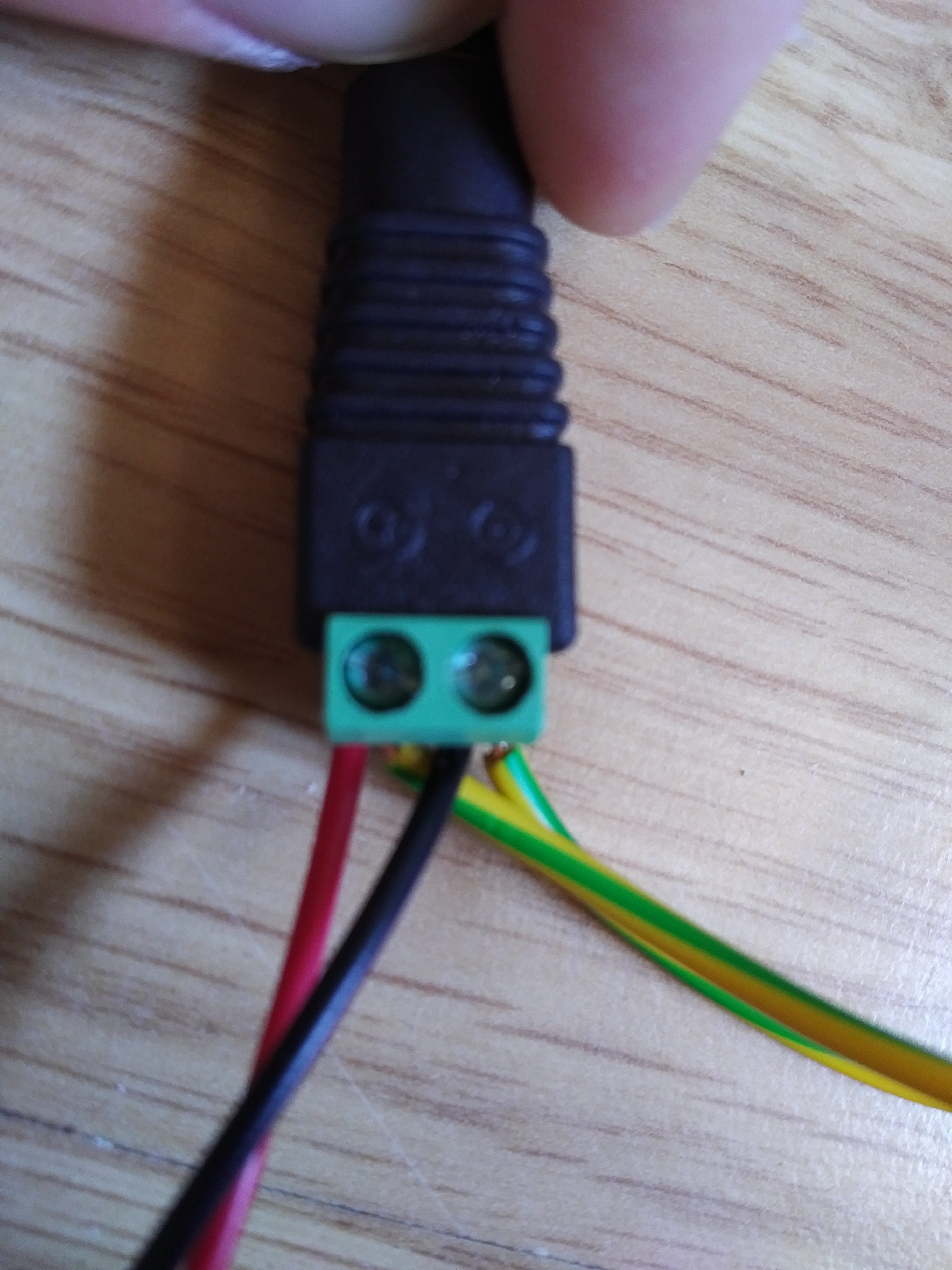

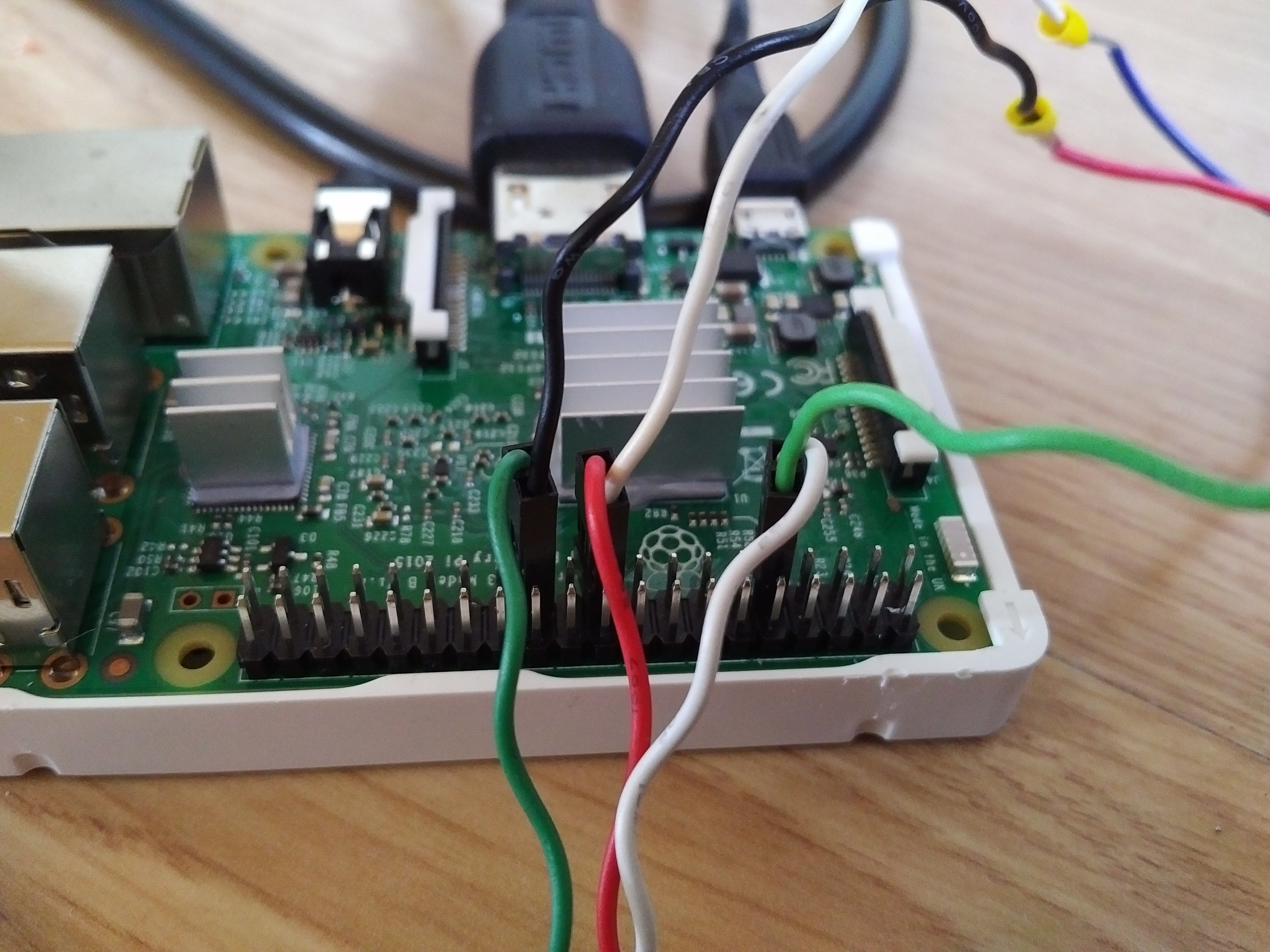

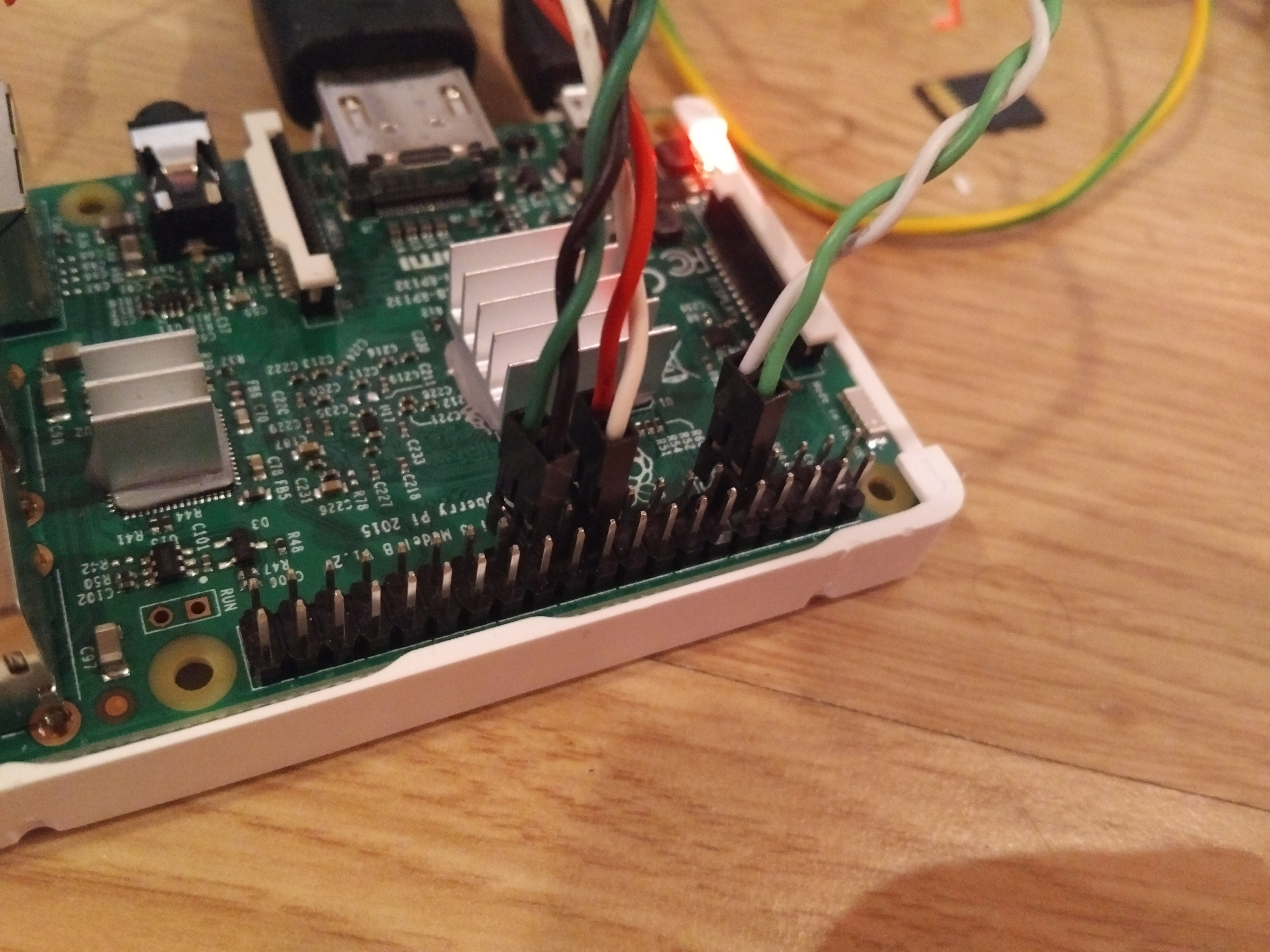

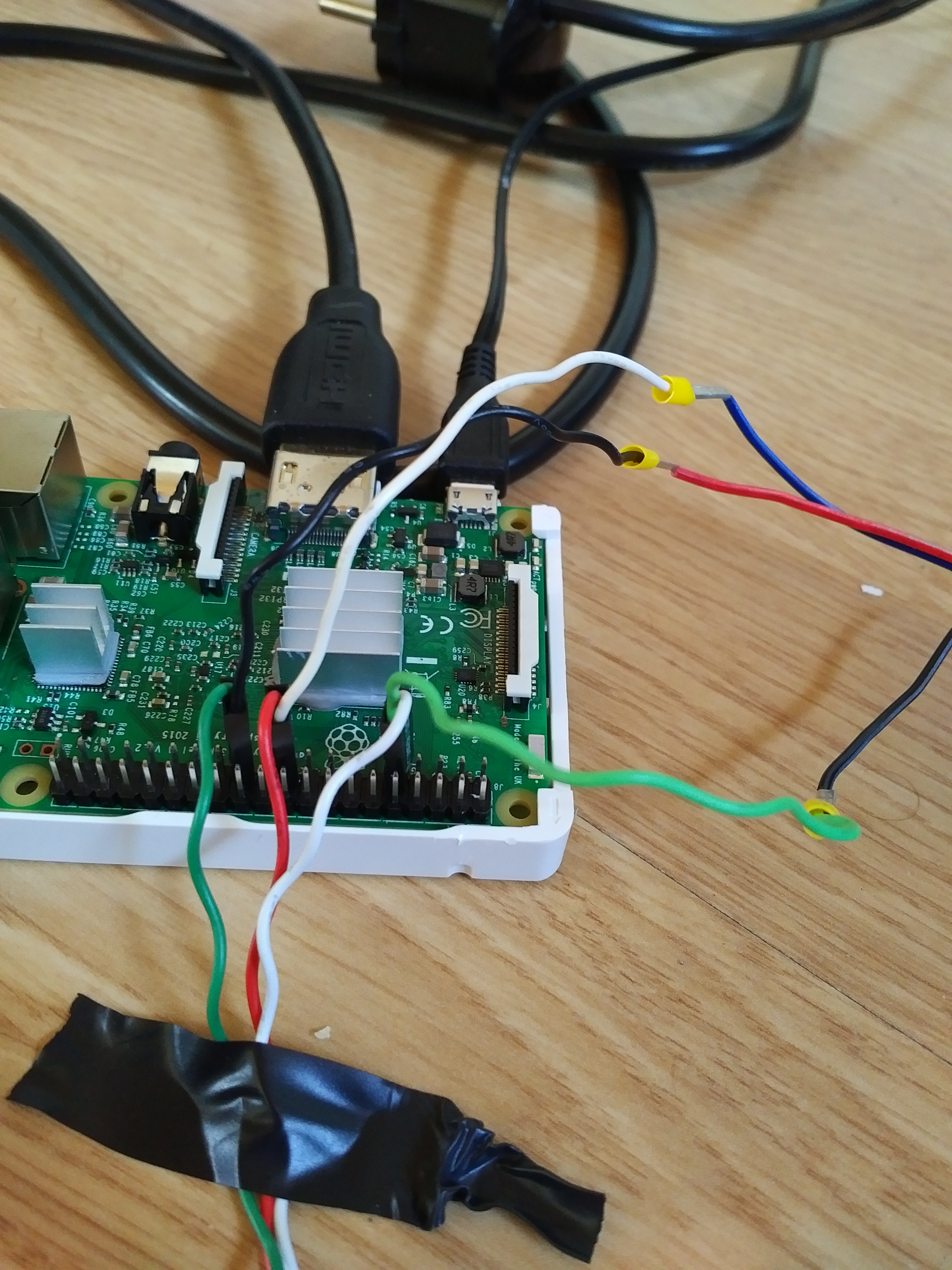

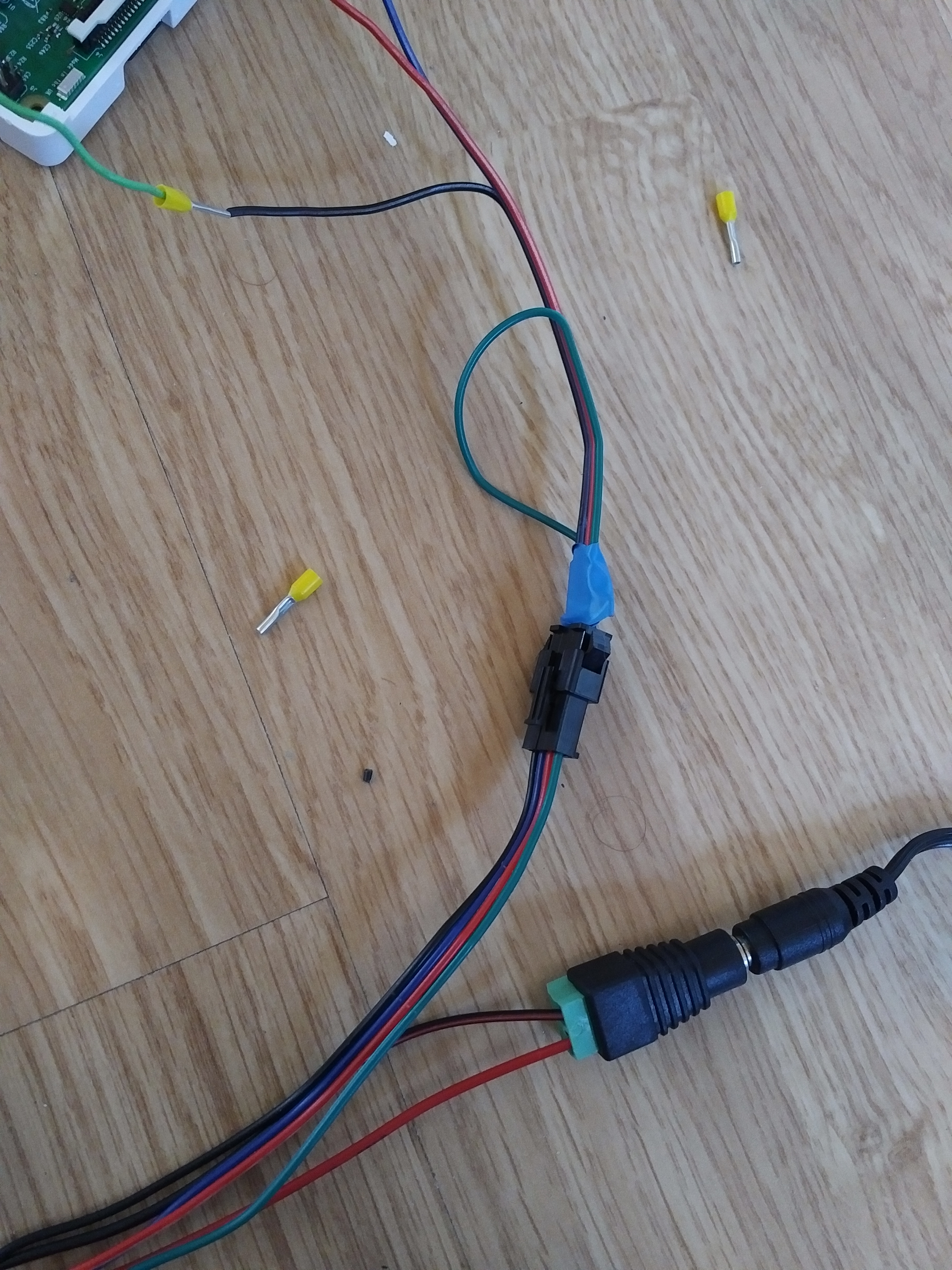

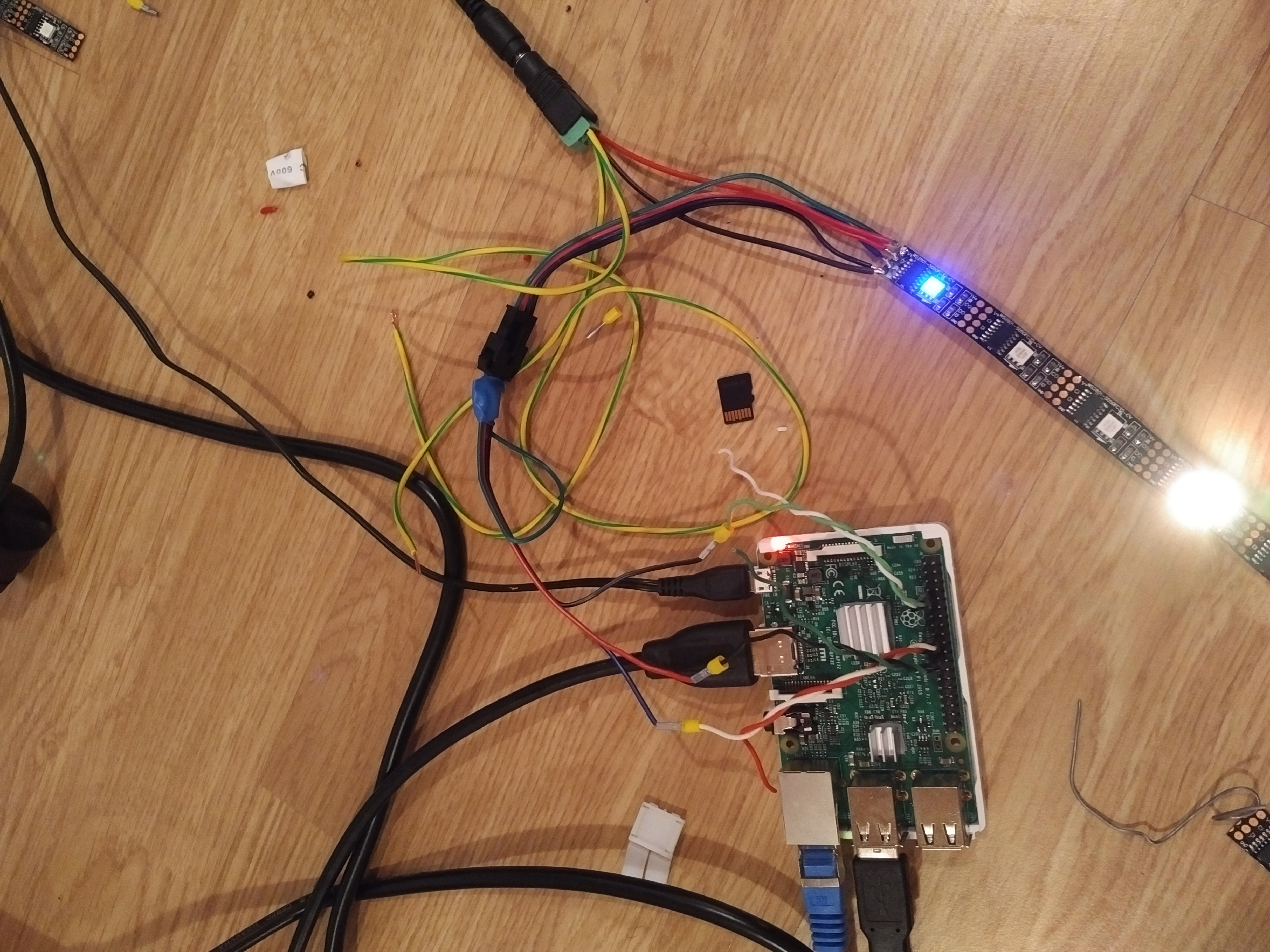

2.) Bilder der Verkabelung siehe ende des Posts

3.) Original von openelec (RPI 3), am ende hinzugefügt:

Code: Alles auswählen

 # Ambilight Modul aktivieren
dtparam=spi=on

4.)

Code: Alles auswählen

// Automatically generated configuration file for Hyperion ambilight daemon
// Notice: All values are explained with comments at our wiki: wiki.hyperion-project.org (config area)
// Generated by: HyperCon (The Hyperion deamon configuration file builder)
// Created with HyperCon V1.02.4 (21.05.2016)

{
   /// DEVICE CONFIGURATION
   "device" :
   {
      "name"       : "MyHyperionConfig",
      "type"       : "ws2801",
      "output"     : "/dev/spidev0.0",
      "rate"     : 1000000,
      "colorOrder" : "rgb"
   },

   /// COLOR CALIBRATION CONFIG
   "color" :
   {
      "channelAdjustment" :
      [
         {
            "id"   : "default",
            "leds" : "*",
            "pureRed" :
            {
               "redChannel"      : 255,
               "greenChannel"      : 0,
               "blueChannel"      : 0
            },
            "pureGreen" :
            {
               "redChannel"      : 0,
               "greenChannel"      : 255,
               "blueChannel"      : 0
            },
            "pureBlue" :
            {
               "redChannel"      : 0,
               "greenChannel"      : 0,
               "blueChannel"      : 255
            }
         }
      ],
      "temperature" :
      [
         {
            "id"   : "default",
            "leds" : "*",
            "correctionValues" :
            {
               "red"    : 255,
               "green"   : 255,
               "blue"    : 255
            }
         }
      ],
      "transform" :
      [
         {
            "id"   : "default",
            "leds" : "*",
            "hsl" :
            {
               "saturationGain"   : 1.0000,
               "luminanceGain"      : 1.0000
            },
            "red" :
            {
               "threshold"    : 0.0000,
               "gamma"        : 2.5000
            },
            "green" :
            {
               "threshold"    : 0.0000,
               "gamma"        : 2.5000
            },
            "blue" :
            {
               "threshold"    : 0.0000,
               "gamma"        : 2.5000
            }
         }
      ],
   /// SMOOTHING CONFIG
      "smoothing" :
      {
         "type"            : "linear",
         "time_ms"         : 100,
         "updateFrequency" : 25.0000,
         "updateDelay"     : 0
      }
   },

   /// NO V4L2 GRABBER CONFIG
   /// FRAME GRABBER CONFIG
   "framegrabber" :
   {
      "width" : 64,
      "height" : 64,
      "frequency_Hz" : 10.0,
      "priority" : 890
   },

   /// BLACKBORDER CONFIG
   "blackborderdetector" :
   {
      "enable" : true,
      "threshold" : 0.0,
      "unknownFrameCnt" : 600,
      "borderFrameCnt" : 50,
      "maxInconsistentCnt" : 10,
      "blurRemoveCnt" : 1,
      "mode" : "default"
   },

   /// KODI CHECK CONFIG
   "xbmcVideoChecker" :
   {
      "xbmcAddress" : "127.0.0.1",
      "xbmcTcpPort" : 9090,
      "grabVideo" : true,
      "grabPictures" : true,
      "grabAudio" : true,
      "grabMenu" : true,
      "grabScreensaver" : true,
      "enable3DDetection" : true
   },

   /// BOOTEFFECT CONFIG
   "bootsequence" :
   {
      "color" : [0,0,0],
      "effect" : "Rainbow swirl fast",
      "duration_ms" : 3000,
      "priority" : 700
   },

   /// JSON SERVER CONFIG
   "jsonServer" :
   {
      "port" : 19444
   },

   /// PROTO SERVER CONFIG
   "protoServer" :
   {
      "port" : 19445
   },

   /// EFFECT PATH
   "effects" :
   {
      "paths" :
      [
         "/storage/hyperion/effects",
         "/opt/hyperion/effects"
      ]
   },

   /// NO BOBLIGHT SERVER CONFIG
   /// NO JSON/PROTO FORWARD CONFIG

   /// LED CONFIGURATION
   "leds" :
   [
      {
         "index" : 0,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0313 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 1,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0556 }
      },
      {
         "index" : 2,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.0556, "maximum" : 0.1111 }
      },
      {
         "index" : 3,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.1111, "maximum" : 0.1667 }
      },
      {
         "index" : 4,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.1667, "maximum" : 0.2222 }
      },
      {
         "index" : 5,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.2222, "maximum" : 0.2778 }
      },
      {
         "index" : 6,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.2778, "maximum" : 0.3333 }
      },
      {
         "index" : 7,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.3333, "maximum" : 0.3889 }
      },
      {
         "index" : 8,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.3889, "maximum" : 0.4444 }
      },
      {
         "index" : 9,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.4444, "maximum" : 0.5000 }
      },
      {
         "index" : 10,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.5000, "maximum" : 0.5556 }
      },
      {
         "index" : 11,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.5556, "maximum" : 0.6111 }
      },
      {
         "index" : 12,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.6111, "maximum" : 0.6667 }
      },
      {
         "index" : 13,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.6667, "maximum" : 0.7222 }
      },
      {
         "index" : 14,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.7222, "maximum" : 0.7778 }
      },
      {
         "index" : 15,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.7778, "maximum" : 0.8333 }
      },
      {
         "index" : 16,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.8333, "maximum" : 0.8889 }
      },
      {
         "index" : 17,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.8889, "maximum" : 0.9444 }
      },
      {
         "index" : 18,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.9444, "maximum" : 1.0000 }
      },
      {
         "index" : 19,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0313 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 20,
         "hscan" : { "minimum" : 0.0313, "maximum" : 0.0625 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 21,
         "hscan" : { "minimum" : 0.0625, "maximum" : 0.0938 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 22,
         "hscan" : { "minimum" : 0.0938, "maximum" : 0.1250 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 23,
         "hscan" : { "minimum" : 0.1250, "maximum" : 0.1563 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 24,
         "hscan" : { "minimum" : 0.1563, "maximum" : 0.1875 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 25,
         "hscan" : { "minimum" : 0.1875, "maximum" : 0.2188 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 26,
         "hscan" : { "minimum" : 0.2188, "maximum" : 0.2500 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 27,
         "hscan" : { "minimum" : 0.2500, "maximum" : 0.2813 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 28,
         "hscan" : { "minimum" : 0.2813, "maximum" : 0.3125 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 29,
         "hscan" : { "minimum" : 0.3125, "maximum" : 0.3438 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 30,
         "hscan" : { "minimum" : 0.3438, "maximum" : 0.3750 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 31,
         "hscan" : { "minimum" : 0.3750, "maximum" : 0.4063 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 32,
         "hscan" : { "minimum" : 0.6250, "maximum" : 0.6563 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 33,
         "hscan" : { "minimum" : 0.6563, "maximum" : 0.6875 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 34,
         "hscan" : { "minimum" : 0.6875, "maximum" : 0.7188 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 35,
         "hscan" : { "minimum" : 0.7188, "maximum" : 0.7500 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 36,
         "hscan" : { "minimum" : 0.7500, "maximum" : 0.7813 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 37,
         "hscan" : { "minimum" : 0.7813, "maximum" : 0.8125 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 38,
         "hscan" : { "minimum" : 0.8125, "maximum" : 0.8438 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 39,
         "hscan" : { "minimum" : 0.8438, "maximum" : 0.8750 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 40,
         "hscan" : { "minimum" : 0.8750, "maximum" : 0.9063 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 41,
         "hscan" : { "minimum" : 0.9063, "maximum" : 0.9375 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 42,
         "hscan" : { "minimum" : 0.9375, "maximum" : 0.9688 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 43,
         "hscan" : { "minimum" : 0.9688, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 44,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.9444, "maximum" : 1.0000 }
      },
      {
         "index" : 45,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.8889, "maximum" : 0.9444 }
      },
      {
         "index" : 46,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.8333, "maximum" : 0.8889 }
      },
      {
         "index" : 47,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.7778, "maximum" : 0.8333 }
      },
      {
         "index" : 48,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.7222, "maximum" : 0.7778 }
      },
      {
         "index" : 49,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.6667, "maximum" : 0.7222 }
      },
      {
         "index" : 50,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.6111, "maximum" : 0.6667 }
      },
      {
         "index" : 51,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.5556, "maximum" : 0.6111 }
      },
      {
         "index" : 52,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.5000, "maximum" : 0.5556 }
      },
      {
         "index" : 53,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.4444, "maximum" : 0.5000 }
      },
      {
         "index" : 54,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.3889, "maximum" : 0.4444 }
      },
      {
         "index" : 55,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.3333, "maximum" : 0.3889 }
      },
      {
         "index" : 56,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.2778, "maximum" : 0.3333 }
      },
      {
         "index" : 57,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.2222, "maximum" : 0.2778 }
      },
      {
         "index" : 58,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.1667, "maximum" : 0.2222 }
      },
      {
         "index" : 59,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.1111, "maximum" : 0.1667 }
      },
      {
         "index" : 60,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.0556, "maximum" : 0.1111 }
      },
      {
         "index" : 61,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0556 }
      },
      {
         "index" : 62,
         "hscan" : { "minimum" : 0.9688, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 63,
         "hscan" : { "minimum" : 0.9375, "maximum" : 0.9688 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 64,
         "hscan" : { "minimum" : 0.9063, "maximum" : 0.9375 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 65,
         "hscan" : { "minimum" : 0.8750, "maximum" : 0.9063 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 66,
         "hscan" : { "minimum" : 0.8438, "maximum" : 0.8750 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 67,
         "hscan" : { "minimum" : 0.8125, "maximum" : 0.8438 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 68,
         "hscan" : { "minimum" : 0.7813, "maximum" : 0.8125 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 69,
         "hscan" : { "minimum" : 0.7500, "maximum" : 0.7813 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 70,
         "hscan" : { "minimum" : 0.7188, "maximum" : 0.7500 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 71,
         "hscan" : { "minimum" : 0.6875, "maximum" : 0.7188 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 72,
         "hscan" : { "minimum" : 0.6563, "maximum" : 0.6875 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 73,
         "hscan" : { "minimum" : 0.6250, "maximum" : 0.6563 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 74,
         "hscan" : { "minimum" : 0.5938, "maximum" : 0.6250 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 75,
         "hscan" : { "minimum" : 0.5625, "maximum" : 0.5938 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 76,
         "hscan" : { "minimum" : 0.5313, "maximum" : 0.5625 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 77,
         "hscan" : { "minimum" : 0.5000, "maximum" : 0.5313 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 78,
         "hscan" : { "minimum" : 0.4688, "maximum" : 0.5000 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 79,
         "hscan" : { "minimum" : 0.4375, "maximum" : 0.4688 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 80,
         "hscan" : { "minimum" : 0.4063, "maximum" : 0.4375 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 81,
         "hscan" : { "minimum" : 0.3750, "maximum" : 0.4063 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 82,
         "hscan" : { "minimum" : 0.3438, "maximum" : 0.3750 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 83,
         "hscan" : { "minimum" : 0.3125, "maximum" : 0.3438 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 84,
         "hscan" : { "minimum" : 0.2813, "maximum" : 0.3125 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 85,
         "hscan" : { "minimum" : 0.2500, "maximum" : 0.2813 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 86,
         "hscan" : { "minimum" : 0.2188, "maximum" : 0.2500 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 87,
         "hscan" : { "minimum" : 0.1875, "maximum" : 0.2188 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 88,
         "hscan" : { "minimum" : 0.1563, "maximum" : 0.1875 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 89,
         "hscan" : { "minimum" : 0.1250, "maximum" : 0.1563 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 90,
         "hscan" : { "minimum" : 0.0938, "maximum" : 0.1250 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 91,
         "hscan" : { "minimum" : 0.0625, "maximum" : 0.0938 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 92,
         "hscan" : { "minimum" : 0.0313, "maximum" : 0.0625 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      }
   ],

   "endOfJson" : "endOfJson"
}

Habe bereits das fertige funktionierende image hier aus dem Forum probiert, jedoch ohne erfolg. Sobald ich den Ground-PIN stecke, gehen die LEDs aus. Entferne ich diesen wieder, blinken/flimmern die ersten 4 LEDs unterschiedlich. (Nie der ganze Stripe, normal? Manchmal bleiben auch ein paar einfach an. Siehe auf dem Bild).

Anfangs leuchteten die ersten 20 LEDs weiß auf (Sobald Strom drauf war.) Der ganze Stripe leuchtete nie. Manchmal leuchtet auch nur die erste LED, sobald der Power Adapter strom liefert.

Steuerung über Hyperion-App funktioniet nicht, Verbindungsaufbau jedoch möglich.
--> Der Daemon läuft und wird mit ps aux | grep hyperiond auch angezeigt.

Da auch das Test-Image nicht funktioniert, gehe ich hier von einem Hardware Problem aus (Der LED Stripe, vielleicht?)
Mir kommt es so vor, als wäre entweder der LED-Stripe kaputt, oder die GPIO-Pins liefern einfach keine Signale. (Kann man dies prüfen?)

Hat jemand noch Debug-Ansätze? Benutzt wird ein Raspberry Pi 3 mit Openelec.

Danke & Grüße!

Avalox2k · 27. Mai 2016, 11:41

Wow, bei dem Kabelsalat streikt sogar mein geschultes Elektrikerauge

Sorry, aber da steigt keiner durch, so oft wie die Kabelfarben wechseln und vor allem sieht man die Steckerbelegung nicht, welche Farbe auf welche geht.
Versuch doch mal bitte das etwas zu entwirren und noch mal paar schöne Bilder zu knipsen. So kann man auf jeden Fall einen Verkabelungsfehler nicht finden.

Marcwa19197 · 27. Mai 2016, 12:11

Hi, da hast du natürlich recht.

Sorry, im Anhang hoffentlich deutlichere Bilder.

Gesetckt ist:
PIN 9 - GND (Grünes Kabel, dann auf Schwarz zum Stripe und zum Netzteil auf Minus)

PIN 19 - DI (Weisses Kabel, dann auf Blau zum Stripe)

PIN 23 - CI (Schwarzes Kabel, dann auf Rot zum Stripe)

V+ geht nur zum Netzteil. (Vom Stripe aus Grün geht blind, Rot nur zum Netzteil)

Die Gelb/Grünen Kabel sind blank, da ich nicht sicher war ob ich den Stripe am Ende noch mit Strom versorgen muss.

Am PI werden jeweils 'Doppstecker' benutzt, da ich (noch) keine anderen habe.

Habe soeben die Kabel auch auf ein neues Stück Stripe verlötet - ohne Erfolg. Mit einem Messgerät habe ich durchgemessen, Strom liegt bis ende des Stripes an..

cenyal · 27. Mai 2016, 13:01

Wo hast du diesen Kabel angeschlossen?
Das hat da nicht zu suchen..

Marcwa19197 · 27. Mai 2016, 13:06

Das ist nirgends angeschlossen, da + Ja nicht an den PI gehen soll.

Edit:
Habe es auch mal vom Stripe abgelötet.

27. Mai 2016, 13:18

Ist das ein durchgehender Stripe? Probier das ganze ansonsten an einem anderen Teilstück anzuschließen, möglich das die erste LED defekt ist, oder noch weitere.

Ggf. die beiden Datenleitungen mal am RPI direkt vertauschen.

Marcwa19197 · 27. Mai 2016, 13:21

Habe ich bereits probiert.
Es war ein durchgehender Stripe, habe diesen bereits zurechtgeschnitten und mithilfe von Eckverbindern zusammengelötet.

Habe bereits die Erste LED testweise abgeschnitten - ohne Erfolg.
Heute morgen habe ich das ganze erste Stück (bis zum ersten Eckverbinder) ausgetauscht - auch ohne Erfolg..

Marcwa19197 · 27. Mai 2016, 14:09

So, ich habe nun erneut ein komplett frisches Stück von der Rolle abgeschnitten und die Kabel angelötet. (mittlerweile das dritte, btw..)

Sofern ich GND vom PI weglasse blinken die ersten 4 LEDs wild durcheinander und zwischendrin leuchtet auch eine auf. (Siehe Bild).

Stecke ich GND nun auf den PI, gehen alle wieder aus und nichts passiert weiter. (Weder über Hyperion app noch ueber das Kodi Test-img..)

Datenleitungen habe ich getauscht, passiert auch nichts.

Ist meine Verkabelung aber generell korrekt?
Kann es sein, dass ich einfach einen komplett kaputten Stripe erwischt habe?!

Werde langsam verrückt, dass das nicht funktioniert. :shock:

Im Anhang neue Bilder. Hoffe mir kann jemand den entscheidenden Tipp geben..

27. Mai 2016, 14:10

Hast du mal nur EIN Stück ohne weitere angeschlossene Stripes verwendet? also nur 20 LEDs oder so? Nicht das dass Signal durch diese dämlichen Eckverbinder gestört wird..

Marcwa19197 · 27. Mai 2016, 14:14

b2un0 hat geschrieben:Hast du mal nur EIN Stück ohne weitere angeschlossene Stripes verwendet? also nur 20 LEDs oder so? Nicht das dass Signal durch diese dämlichen Eckverbinder gestört wird..

Ja. Teste die ganze Zeit an einem kurzen Stück Stripe (welches schon das dritte mal ausgetauscht wurde.)
(Siehe Bilder oben)..

Marcwa19197 · 27. Mai 2016, 14:20

Kann es vielleicht auch das Netzteil sein, wenn dies zu wenig Strom liefern würde?
Habe die Alternative aus dem Blog hier in verwendung.
https://www.amazon.de/gp/product/B00KGK ... UTF8&psc=1

Mit diesen DC-Büchsen:
https://www.amazon.de/gp/product/B00TMC ... UTF8&psc=1

Gehe mal nicht davon aus das es das sein kann, da am Ende des Stripes immer (Egal welcher von den dreien ich probiert hatte) durch das Messgerät ca. 5,5V angezeigt wurden.

Avalox2k · 27. Mai 2016, 14:30

Netzteil reicht für deine LED's aus. Zumal du ja nur mit einem kurzen Stück testest. Sitzzen deine Stecker fest auf den GPIO vom Pi ? Eventuell ist ja der Pi defekt. Kam irgendwie schon öfter vor.

Marcwa19197 · 27. Mai 2016, 14:38

So, eine kleine Erfolgsmeldung:
Datenkabel vertauscht (auf dem PI), GND nicht angesteckt --> Alle LEDs leuchten Weiß, ab und zu blinken/flimmern Sie wild. Sobald ich GND dranstecke geht ca. die Hälfte komplett aus..

Avalox2k hat geschrieben:Netzteil reicht für deine LED's aus. Zumal du ja nur mit einem kurzen Stück testest. Sitzzen deine Stecker fest auf den GPIO vom Pi ? Eventuell ist ja der Pi defekt. Kam irgendwie schon öfter vor.

Die Pins sitzen fest, meines Erachtens. Ob der PI defekt ist.. wie kann ich das am einfachsten Prüfen?

Avalox2k · 27. Mai 2016, 16:20

Marcwa19197 hat geschrieben:So, eine kleine Erfolgsmeldung:
Datenkabel vertauscht (auf dem PI), GND nicht angesteckt --> Alle LEDs leuchten Weiß, ab und zu blinken/flimmern Sie wild. Sobald ich GND dranstecke geht ca. die Hälfte komplett aus..

Erfolg würde ich das nicht nennen, ist nämlich normal, dass die LED's ohne Signal vom Pi irgendwas machen, nur nicht das was sie sollen

Die Pins sitzen fest, meines Erachtens. Ob der PI defekt ist.. wie kann ich das am einfachsten Prüfen?

Das schein nicht so einfach möglich zu sein. Musst du mal im Forum suchen, das hatte b2un0 mal verlinkt. Aber scheint alles andere als einfach zu sein.

Edit: Ich dachte du hast das Test-Image ? Hast du da was in der config geändert ? Bei dir steht nämlich drin:

Code: Alles auswählen

 /// EFFECT PATH
   "effects" :
   {
      "paths" :
      [
         "/storage/hyperion/effects",
         "/opt/hyperion/effects"
      ]
   },

Das ist eine Zeile zu viel. Openelec will nur /storage/..........

Marcwa19197 · 27. Mai 2016, 17:36

Avalox2k hat geschrieben:
Marcwa19197 hat geschrieben:So, eine kleine Erfolgsmeldung:
Datenkabel vertauscht (auf dem PI), GND nicht angesteckt --> Alle LEDs leuchten Weiß, ab und zu blinken/flimmern Sie wild. Sobald ich GND dranstecke geht ca. die Hälfte komplett aus..

Erfolg würde ich das nicht nennen, ist nämlich normal, dass die LED's ohne Signal vom Pi irgendwas machen, nur nicht das was sie sollen

Die Pins sitzen fest, meines Erachtens. Ob der PI defekt ist.. wie kann ich das am einfachsten Prüfen?

Das schein nicht so einfach möglich zu sein. Musst du mal im Forum suchen, das hatte b2un0 mal verlinkt. Aber scheint alles andere als einfach zu sein.

Edit: Ich dachte du hast das Test-Image ? Hast du da was in der config geändert ? Bei dir steht nämlich drin:

Code: Alles auswählen
/// EFFECT PATH "effects" : { "paths" : [ "/storage/hyperion/effects", "/opt/hyperion/effects" ] },

Das ist eine Zeile zu viel. Openelec will nur /storage/..........

Die Zeile ist von meinem "normalen" Image, nicht vom Test-Img. Werde diese Zeile aus meinem herausnehmen, sobald die LEDs mit dem Testimage funktionieren..

Habe gerade einen anderen Pi3 besorgt, werde es mit diesem nun mal ausprobieren, druckt die Daumen

Wer ist online?
