Ambilight funktioniert nicht

[drcox0815]

Hi, da ich nun auch seit mehreren Wochen damit beschäftigt bin ein Ambilight an meinen TV zu basteln und es partout nicht funktionieren möchte, wollte ich nun doch mal euch um Hilfe bitten. Da ich mir vorher auch einige der hier schon gelösten Threads durchgelesen habe, habe ich schon die Infos zusammengesammelt, die für euch relevant sind. Benutzt habe ich am Anfang ein selbstinstalliertes und konfiguriertes Openelec+Hyperion und nach großem Verzweifeln dann beide Testimages von euch benutzt. Auch ohne Erfolg.
Als Hardware benutze ich folgendes:
- entweder einen Raspberry 3 B oder einen Raspberry 2 (funktioniert mit beiden nicht)
- diese LED Stripes
- dieses Netzteil

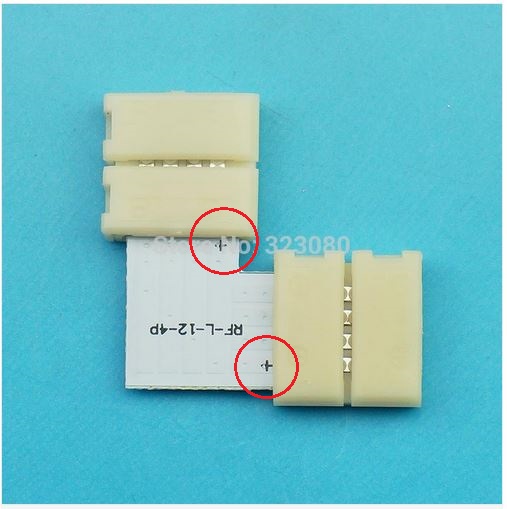

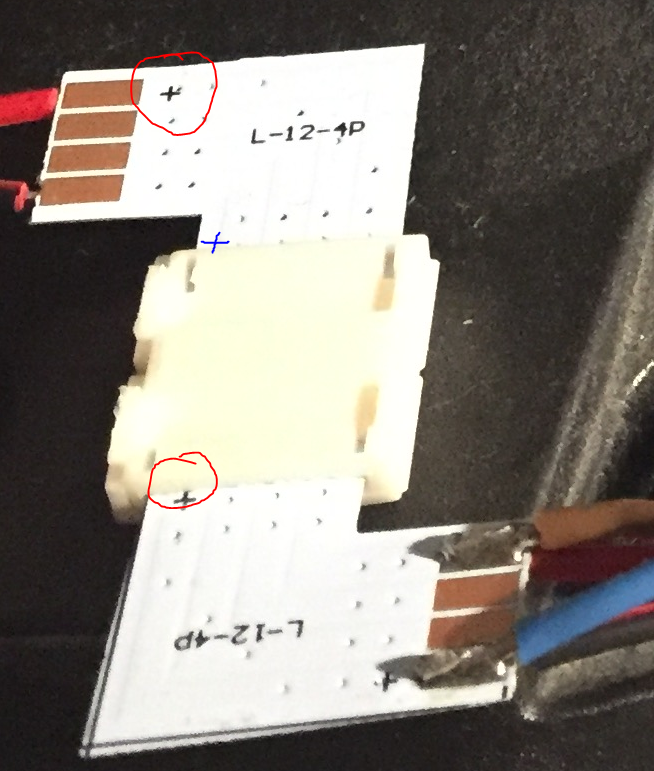

- diese Eckverbinder aber ohne die Spangen

Hyperion:

[drcox0815]

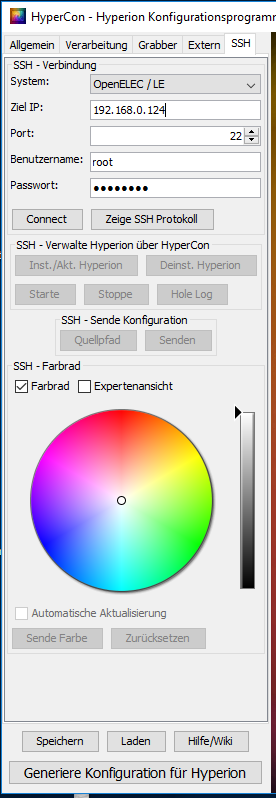

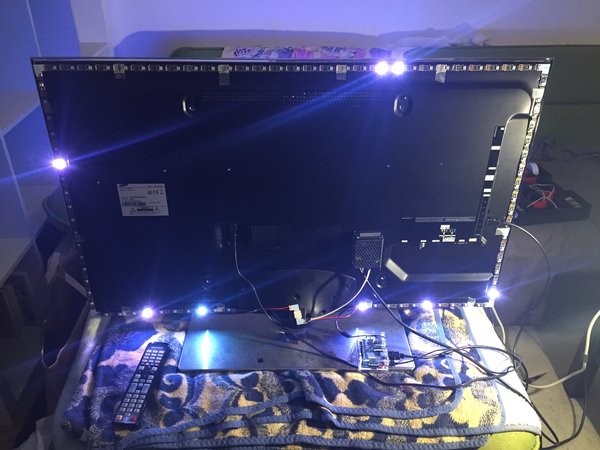

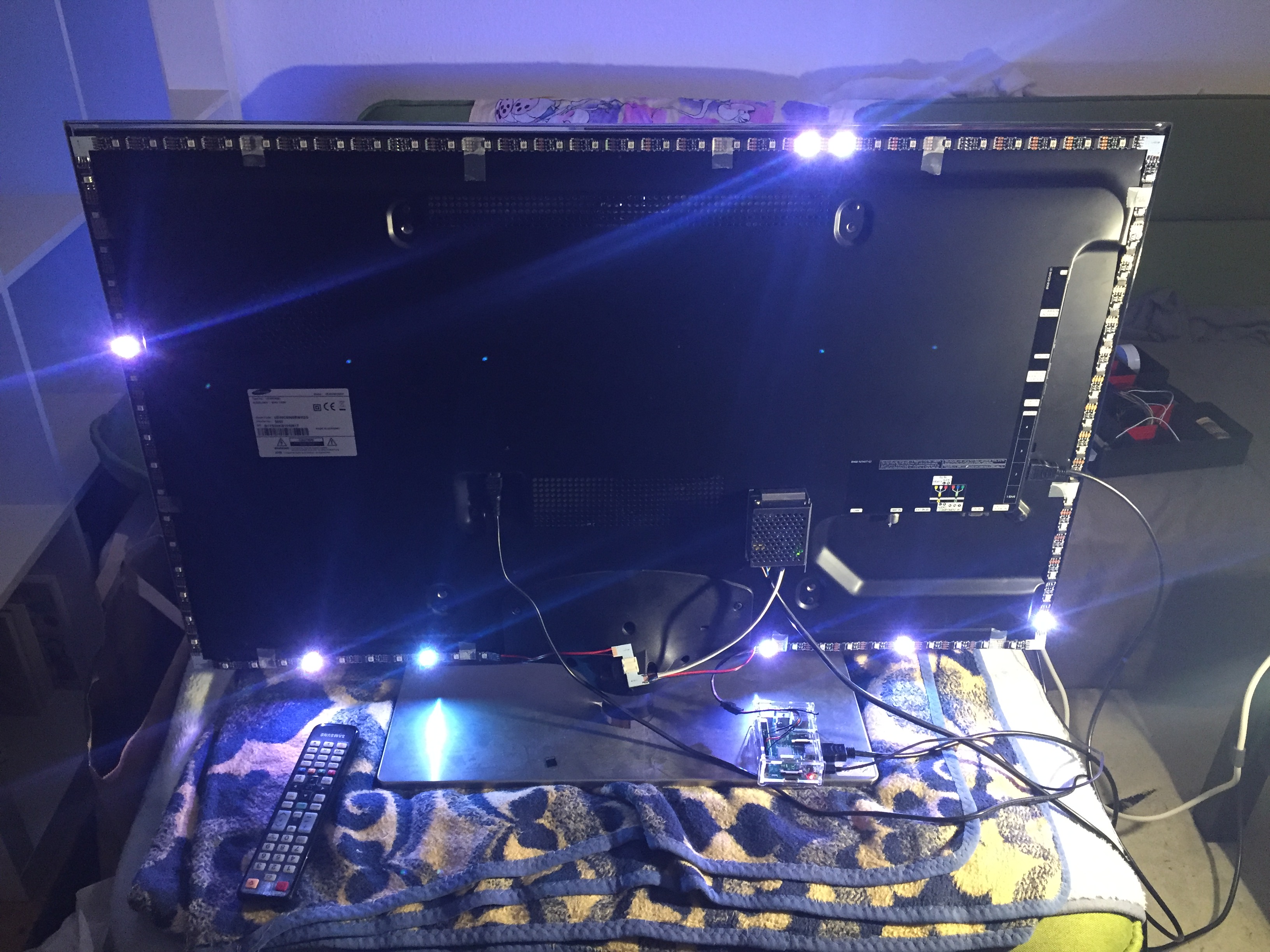

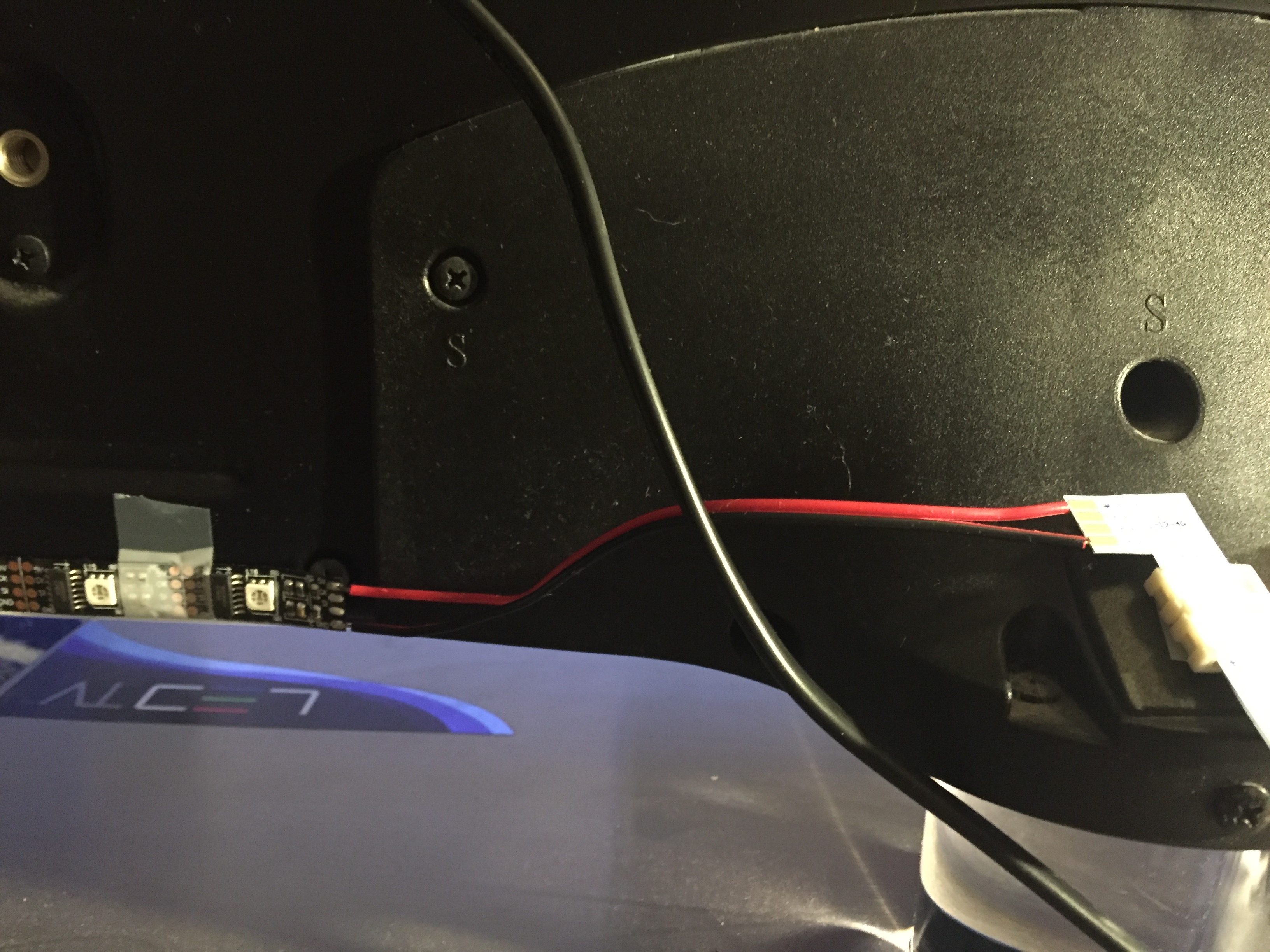

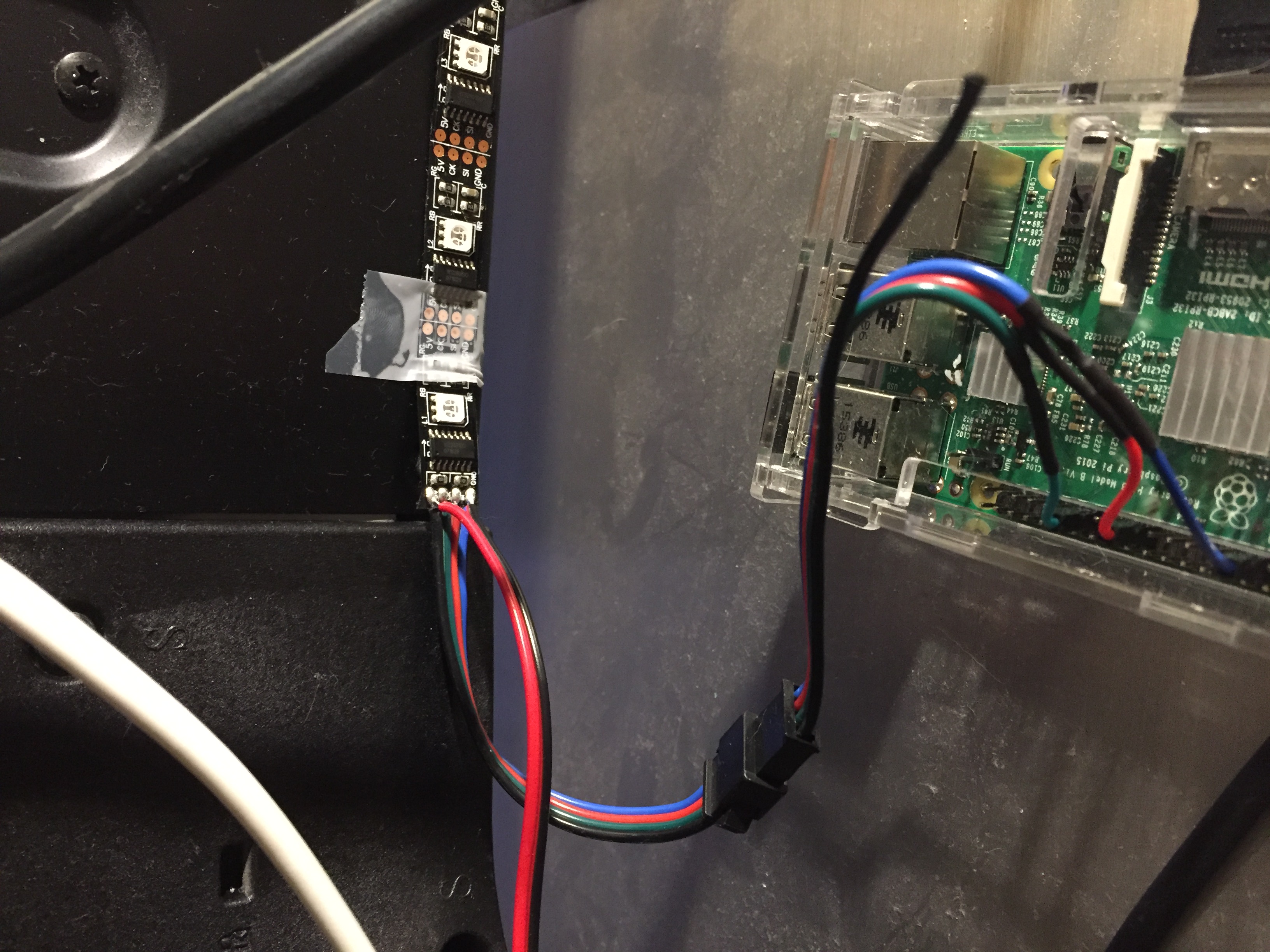

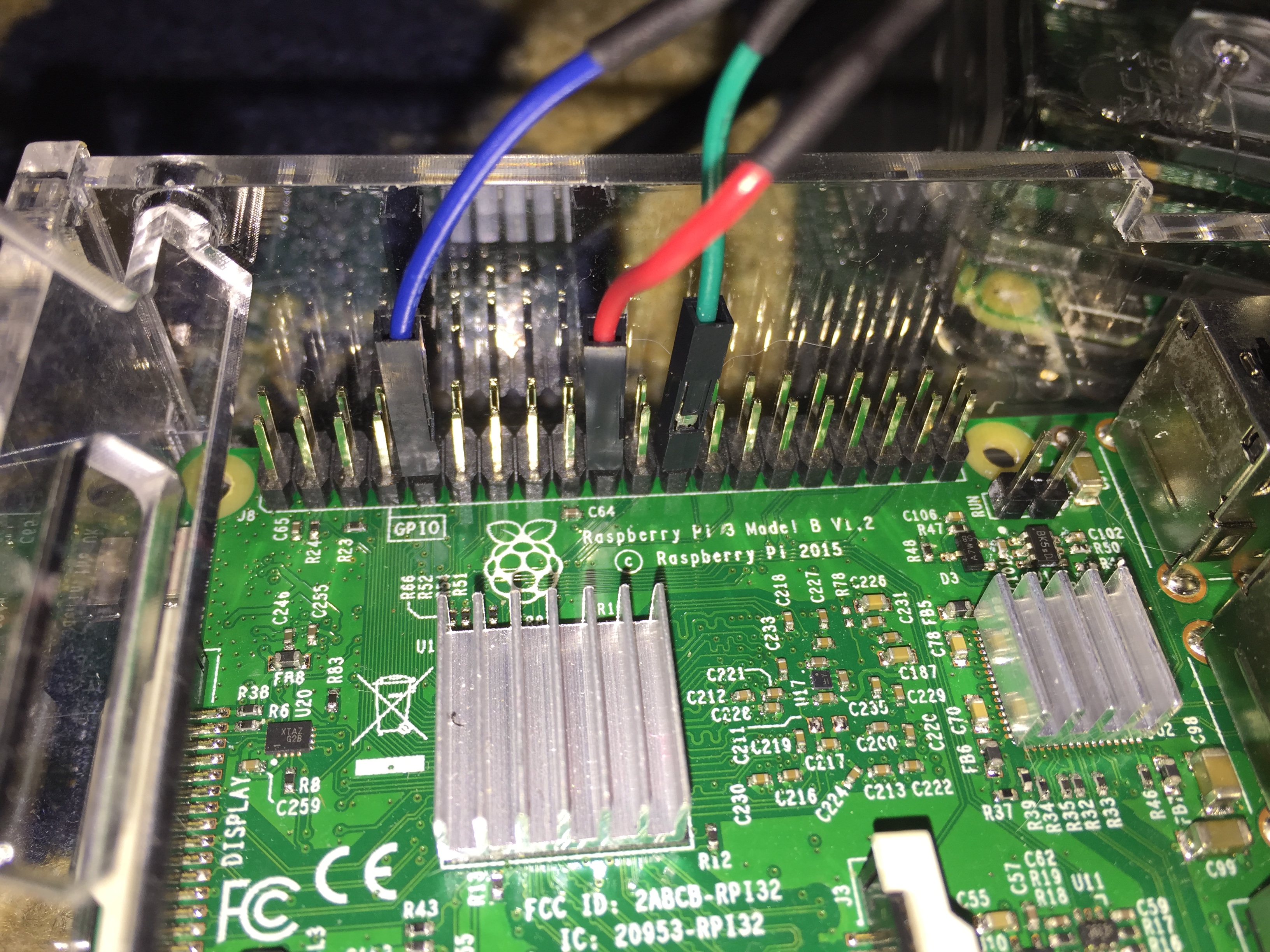

Die Verkabelung zwischen den Strips, dem Netzteil und dem Rapsberry 3 B.

[drcox0815]

Meine Bootconfig:

Code: Alles auswählen

################################################################################
#      This file is part of OpenELEC - http://www.openelec.tv
#      Copyright (C) 2009-2014 Stephan Raue (stephan@openelec.tv)
#      Inspired and partly copied from:
#  http://youresuchageek.blogspot.fr/2012/09/howto-raspberry-pi-openelec-on.html
#
#  OpenELEC is free software: you can redistribute it and/or modify
#  it under the terms of the GNU General Public License as published by
#  the Free Software Foundation, either version 2 of the License, or
#  (at your option) any later version.
#
#  OpenELEC is distributed in the hope that it will be useful,
#  but WITHOUT ANY WARRANTY; without even the implied warranty of
#  MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.  See the
#  GNU General Public License for more details.
#
#  You should have received a copy of the GNU General Public License
#  along with OpenELEC.  If not, see <http://www.gnu.org/licenses/>.
################################################################################
# Bootloader configuration - config.txt
################################################################################

################################################################################
# Memory (System/GPU configuration )
################################################################################

# default GPU memory split (do not change if you do not know what you are doing)
  gpu_mem=128

# SDRAM size based GPU memory split, uncomment and setup to override 'gpu_mem'
  gpu_mem_256=112
  gpu_mem_512=160
  gpu_mem_1024=256

################################################################################
# Overclocking settings
# WARNING: Do not change/enable if you do not know what you are doing!
#          The System may become unstable or you can have data corruption or
#          you can loose your warranty if you set wrong settings
#
# please read: http://elinux.org/RPi_config.txt#Overclocking_configuration
################################################################################

# Overclock mode settings.
#
# default recommended values are: arm_freq | core_freq | sdram_freq | over_voltage
# no overclocking               :    700   |    250    |    400     |      0
# mode 'Modest'                 :    800   |    300    |    400     |      0
# mode 'Medium'                 :    900   |    333    |    450     |      2
# mode 'High'                   :    950   |    450    |    450     |      6
# mode 'Turbo'                  :   1000   |    500    |    600     |      6
# mode 'Pi2'                    :   1000   |    500    |    500     |      2

# arm_freq=700
# core_freq=250
# sdram_freq=400
# over_voltage=0

# set to 'force_turbo=1' to disable dynamic overclocking (you can lose your warranty!)
  force_turbo=0

# If you have any data corruption using Turbo Mode and overclocking
# try with this setting uncommented
# If this still fails, try to use Medium mode without "over_voltage=2"
# If it ultimately keeps failing, forget about this until it gets fixed
# Use a more conservative mode that will works fine in any cases:
# initial_turbo=30

################################################################################
# Overscan settings
################################################################################

# Make display smaller to stop text spilling off the screen
# see also http://www.raspberrypi.org/phpBB3/viewtopic.php?f=67&t=15700
# overscan_scale=1
# disable_overscan=1

# Adapt overscan values to your needs
# overscan_left=57
# overscan_right=59
# overscan_top=20
# overscan_bottom=20

################################################################################
# various settings see also: http://elinux.org/RPi_config.txt
################################################################################

# Force HDMI even if unplugged or powered off
# hdmi_force_hotplug=1

# Doesn't sent initial active source message.
# Avoids bringing CEC (enabled TV) out of standby and channel switch when
# rebooting.
  hdmi_ignore_cec_init=1

################################################################################
# License keys to enable GPU hardware decoding for various codecs
# to obtain keys visit the shop at http://www.raspberrypi.com
################################################################################

# decode_MPG2=0x00000000
# decode_WVC1=0x00000000
# decode_DTS=0x00000000
# decode_DDP=0x00000000

################################################################################
# End of default configuration
# all values below this line were inserted from config.txt.bk (your old config)
# and can be merged with the above values
################################################################################
dtparam=spi=on

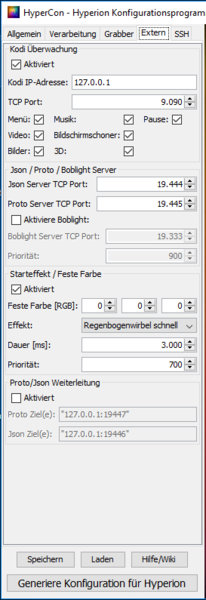

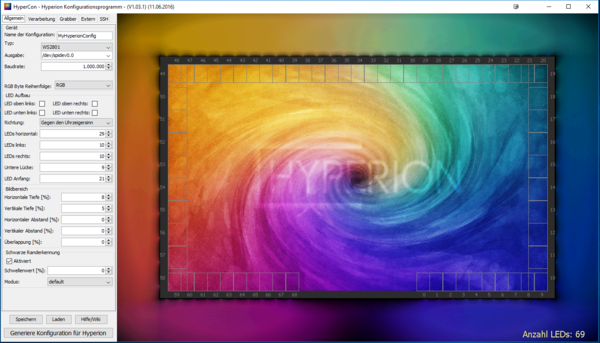

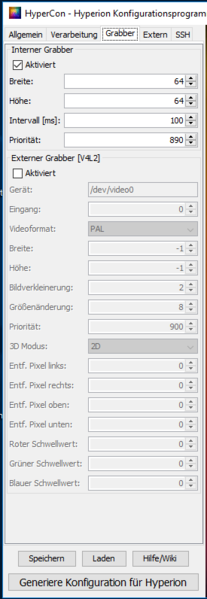

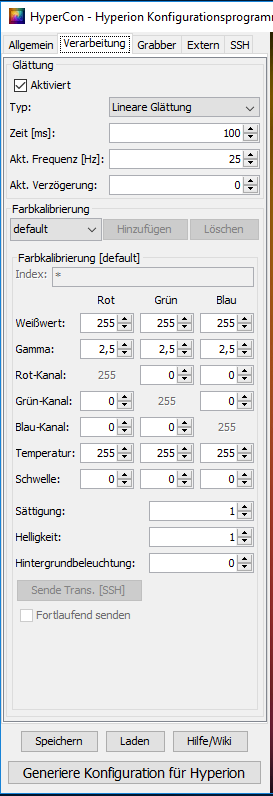

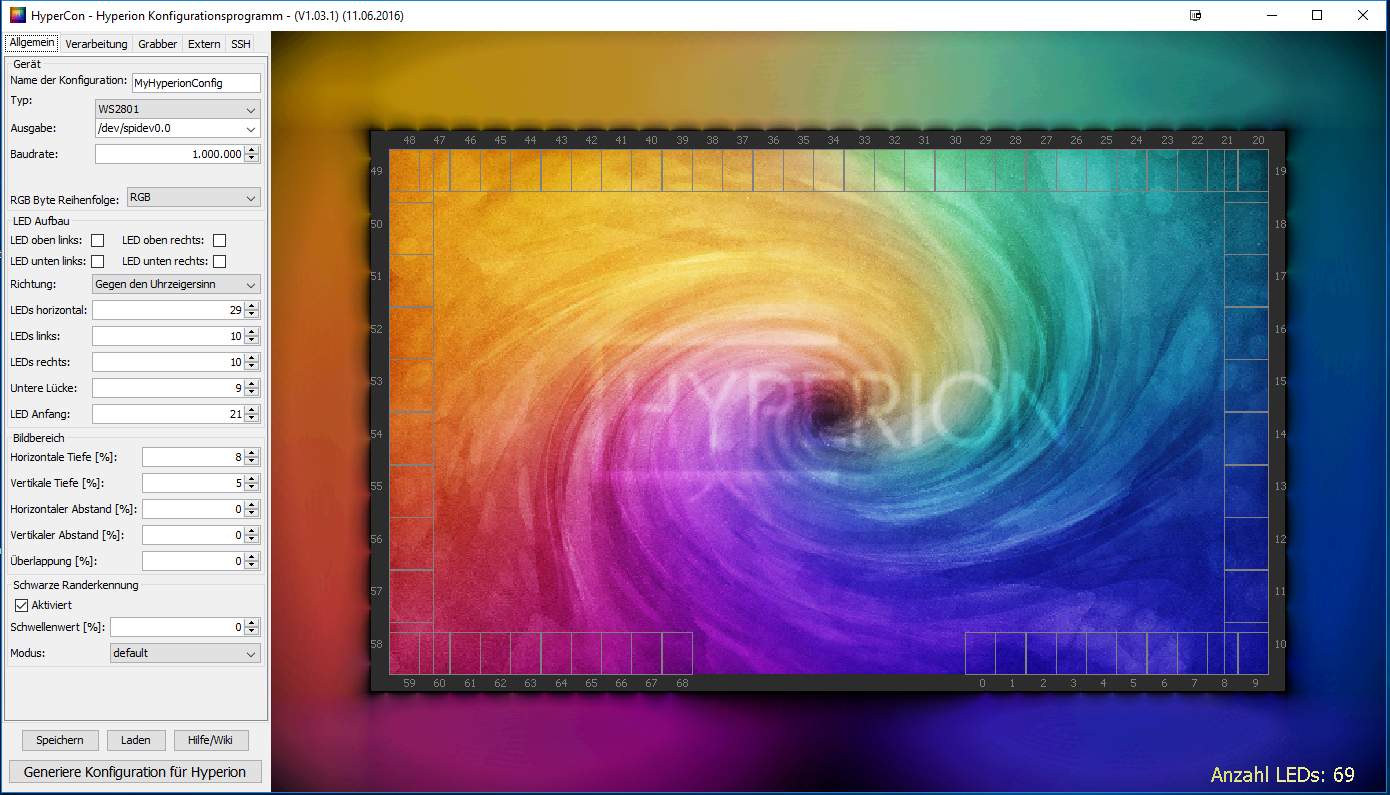

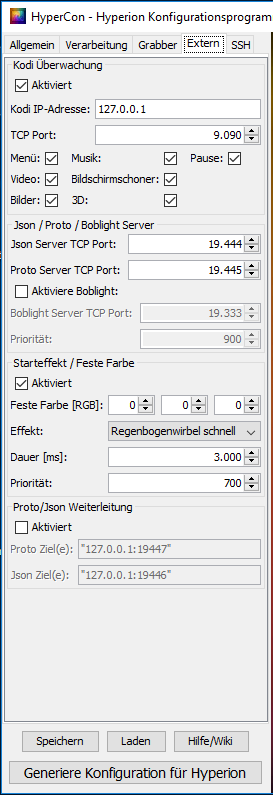

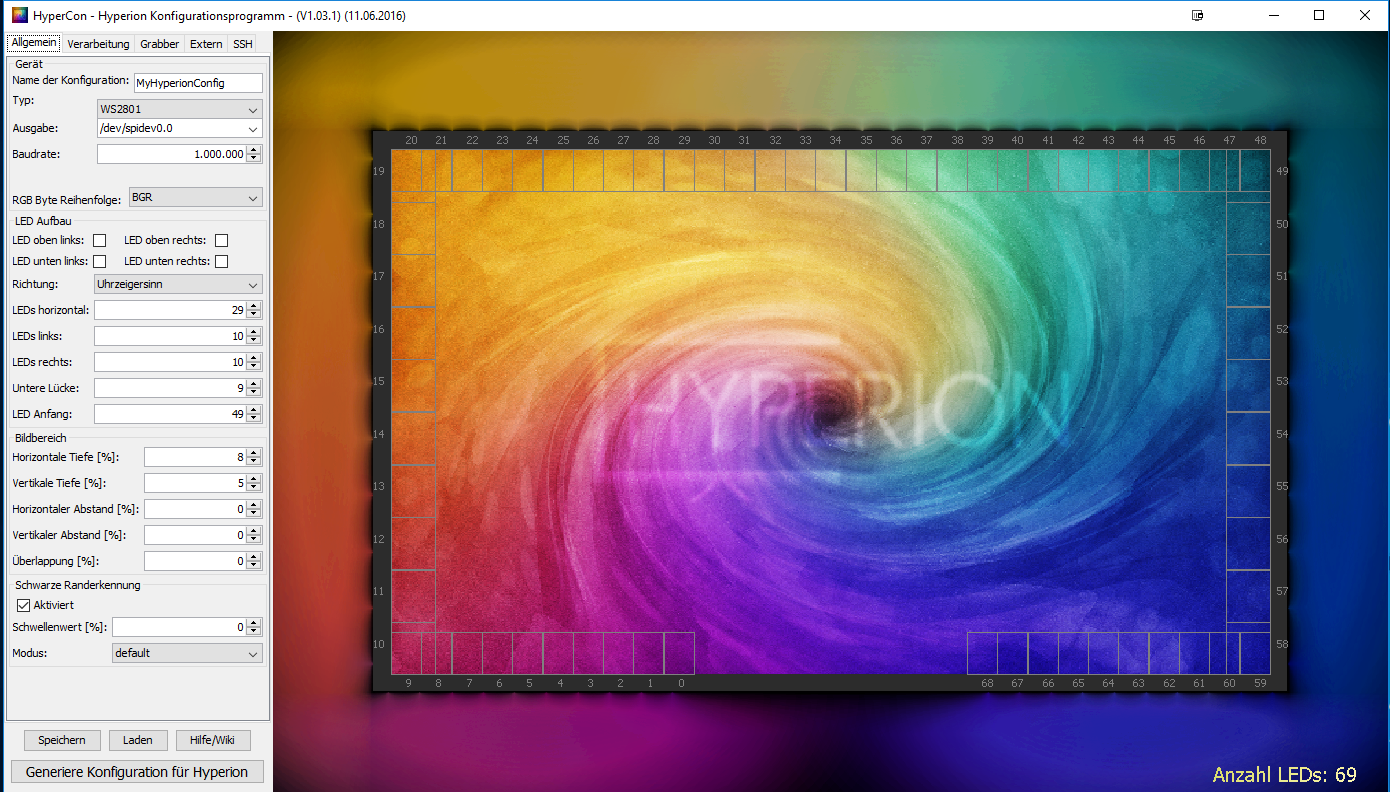

Meine hyperion.config.json (nicht aus dem Image - die selbsterstellte):

Code: Alles auswählen

// Automatically generated configuration file for Hyperion ambilight daemon
// Notice: All values are explained with comments at our wiki: wiki.hyperion-project.org (config area)
// Generated by: HyperCon (The Hyperion deamon configuration file builder)
// Created with HyperCon V1.03.1 (11.06.2016)

{
   // DEVICE CONFIGURATION
   "device" :
   {
      "name"       : "MyHyperionConfig",
      "type"       : "ws2801",
      "output"     : "/dev/spidev0.0",
      "rate"     : 1000000,
      "colorOrder" : "rgb"
   },

   // COLOR CALIBRATION CONFIG
   "color" :
   {
      "channelAdjustment" :
      [
         {
            "id"   : "default",
            "leds" : "*",
            "pureRed" :
            {
               "redChannel"      : 255,
               "greenChannel"      : 0,
               "blueChannel"      : 0
            },
            "pureGreen" :
            {
               "redChannel"      : 0,
               "greenChannel"      : 255,
               "blueChannel"      : 0
            },
            "pureBlue" :
            {
               "redChannel"      : 0,
               "greenChannel"      : 0,
               "blueChannel"      : 255
            }
         }
      ],
      "temperature" :
      [
         {
            "id"   : "default",
            "leds" : "*",
            "correctionValues" :
            {
               "red"    : 255,
               "green"   : 255,
               "blue"    : 255
            }
         }
      ],
      "transform" :
      [
         {
            "id"   : "default",
            "leds" : "*",
            "hsl" :
            {
               "saturationGain"   : 1.0000,
               "luminanceGain"      : 1.0000,
               "luminanceMinimum"      : 0.0000
            },
            "red" :
            {
               "threshold"    : 0.0000,
               "gamma"        : 2.5000
            },
            "green" :
            {
               "threshold"    : 0.0000,
               "gamma"        : 2.5000
            },
            "blue" :
            {
               "threshold"    : 0.0000,
               "gamma"        : 2.5000
            }
         }
      ],
   // SMOOTHING CONFIG
      "smoothing" :
      {
         "type"            : "linear",
         "time_ms"         : 100,
         "updateFrequency" : 25.0000,
         "updateDelay"     : 0
      }
   },

   // NO V4L2 GRABBER CONFIG
   // FRAME GRABBER CONFIG
   "framegrabber" :
   {
      "width" : 64,
      "height" : 64,
      "frequency_Hz" : 10.0,
      "priority" : 890
   },

   // BLACKBORDER CONFIG
   "blackborderdetector" :
   {
      "enable" : true,
      "threshold" : 0.0,
      "unknownFrameCnt" : 600,
      "borderFrameCnt" : 50,
      "maxInconsistentCnt" : 10,
      "blurRemoveCnt" : 1,
      "mode" : "default"
   },

   // KODI CHECK CONFIG
   "xbmcVideoChecker" :
   {
      "xbmcAddress" : "127.0.0.1",
      "xbmcTcpPort" : 9090,
      "grabVideo" : true,
      "grabPictures" : true,
      "grabAudio" : true,
      "grabMenu" : true,
      "grabPause" : true,
      "grabScreensaver" : true,
      "enable3DDetection" : true
   },

   // BOOTEFFECT CONFIG
   "bootsequence" :
   {
      "color" : [0,0,0],
      "effect" : "Rainbow swirl fast",
      "duration_ms" : 3000,
      "priority" : 700
   },

   // JSON SERVER CONFIG
   "jsonServer" :
   {
      "port" : 19444
   },

   // PROTO SERVER CONFIG
   "protoServer" :
   {
      "port" : 19445
   },

   // EFFECT PATH
   "effects" :
   {
      "paths" :
      [
         "/storage/hyperion/effects",
         "/usr/share/hyperion/effects"
      ]
   },

   // NO BOBLIGHT SERVER CONFIG
   // NO JSON/PROTO FORWARD CONFIG

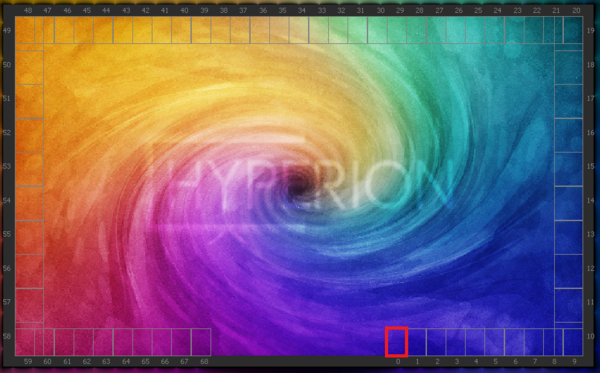

   // LED CONFIGURATION
   "leds" :
   [
      {
         "index" : 0,
         "hscan" : { "minimum" : 0.6552, "maximum" : 0.6897 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 1,
         "hscan" : { "minimum" : 0.6897, "maximum" : 0.7241 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 2,
         "hscan" : { "minimum" : 0.7241, "maximum" : 0.7586 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 3,
         "hscan" : { "minimum" : 0.7586, "maximum" : 0.7931 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 4,
         "hscan" : { "minimum" : 0.7931, "maximum" : 0.8276 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 5,
         "hscan" : { "minimum" : 0.8276, "maximum" : 0.8621 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 6,
         "hscan" : { "minimum" : 0.8621, "maximum" : 0.8966 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 7,
         "hscan" : { "minimum" : 0.8966, "maximum" : 0.9310 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 8,
         "hscan" : { "minimum" : 0.9310, "maximum" : 0.9655 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 9,
         "hscan" : { "minimum" : 0.9655, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 10,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.9000, "maximum" : 1.0000 }
      },
      {
         "index" : 11,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.8000, "maximum" : 0.9000 }
      },
      {
         "index" : 12,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.7000, "maximum" : 0.8000 }
      },
      {
         "index" : 13,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.6000, "maximum" : 0.7000 }
      },
      {
         "index" : 14,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.5000, "maximum" : 0.6000 }
      },
      {
         "index" : 15,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.4000, "maximum" : 0.5000 }
      },
      {
         "index" : 16,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.3000, "maximum" : 0.4000 }
      },
      {
         "index" : 17,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.2000, "maximum" : 0.3000 }
      },
      {
         "index" : 18,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.1000, "maximum" : 0.2000 }
      },
      {
         "index" : 19,
         "hscan" : { "minimum" : 0.9500, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.1000 }
      },
      {
         "index" : 20,
         "hscan" : { "minimum" : 0.9655, "maximum" : 1.0000 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 21,
         "hscan" : { "minimum" : 0.9310, "maximum" : 0.9655 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 22,
         "hscan" : { "minimum" : 0.8966, "maximum" : 0.9310 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 23,
         "hscan" : { "minimum" : 0.8621, "maximum" : 0.8966 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 24,
         "hscan" : { "minimum" : 0.8276, "maximum" : 0.8621 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 25,
         "hscan" : { "minimum" : 0.7931, "maximum" : 0.8276 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 26,
         "hscan" : { "minimum" : 0.7586, "maximum" : 0.7931 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 27,
         "hscan" : { "minimum" : 0.7241, "maximum" : 0.7586 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 28,
         "hscan" : { "minimum" : 0.6897, "maximum" : 0.7241 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 29,
         "hscan" : { "minimum" : 0.6552, "maximum" : 0.6897 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 30,
         "hscan" : { "minimum" : 0.6207, "maximum" : 0.6552 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 31,
         "hscan" : { "minimum" : 0.5862, "maximum" : 0.6207 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 32,
         "hscan" : { "minimum" : 0.5517, "maximum" : 0.5862 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 33,
         "hscan" : { "minimum" : 0.5172, "maximum" : 0.5517 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 34,
         "hscan" : { "minimum" : 0.4828, "maximum" : 0.5172 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 35,
         "hscan" : { "minimum" : 0.4483, "maximum" : 0.4828 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 36,
         "hscan" : { "minimum" : 0.4138, "maximum" : 0.4483 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 37,
         "hscan" : { "minimum" : 0.3793, "maximum" : 0.4138 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 38,
         "hscan" : { "minimum" : 0.3448, "maximum" : 0.3793 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 39,
         "hscan" : { "minimum" : 0.3103, "maximum" : 0.3448 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 40,
         "hscan" : { "minimum" : 0.2759, "maximum" : 0.3103 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 41,
         "hscan" : { "minimum" : 0.2414, "maximum" : 0.2759 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 42,
         "hscan" : { "minimum" : 0.2069, "maximum" : 0.2414 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 43,
         "hscan" : { "minimum" : 0.1724, "maximum" : 0.2069 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 44,
         "hscan" : { "minimum" : 0.1379, "maximum" : 0.1724 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 45,
         "hscan" : { "minimum" : 0.1034, "maximum" : 0.1379 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 46,
         "hscan" : { "minimum" : 0.0690, "maximum" : 0.1034 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 47,
         "hscan" : { "minimum" : 0.0345, "maximum" : 0.0690 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 48,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0345 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.0800 }
      },
      {
         "index" : 49,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.0000, "maximum" : 0.1000 }
      },
      {
         "index" : 50,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.1000, "maximum" : 0.2000 }
      },
      {
         "index" : 51,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.2000, "maximum" : 0.3000 }
      },
      {
         "index" : 52,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.3000, "maximum" : 0.4000 }
      },
      {
         "index" : 53,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.4000, "maximum" : 0.5000 }
      },
      {
         "index" : 54,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.5000, "maximum" : 0.6000 }
      },
      {
         "index" : 55,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.6000, "maximum" : 0.7000 }
      },
      {
         "index" : 56,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.7000, "maximum" : 0.8000 }
      },
      {
         "index" : 57,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.8000, "maximum" : 0.9000 }
      },
      {
         "index" : 58,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0500 },
         "vscan" : { "minimum" : 0.9000, "maximum" : 1.0000 }
      },
      {
         "index" : 59,
         "hscan" : { "minimum" : 0.0000, "maximum" : 0.0345 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 60,
         "hscan" : { "minimum" : 0.0345, "maximum" : 0.0690 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 61,
         "hscan" : { "minimum" : 0.0690, "maximum" : 0.1034 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 62,
         "hscan" : { "minimum" : 0.1034, "maximum" : 0.1379 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 63,
         "hscan" : { "minimum" : 0.1379, "maximum" : 0.1724 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 64,
         "hscan" : { "minimum" : 0.1724, "maximum" : 0.2069 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 65,
         "hscan" : { "minimum" : 0.2069, "maximum" : 0.2414 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 66,
         "hscan" : { "minimum" : 0.2414, "maximum" : 0.2759 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 67,
         "hscan" : { "minimum" : 0.2759, "maximum" : 0.3103 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      },
      {
         "index" : 68,
         "hscan" : { "minimum" : 0.3103, "maximum" : 0.3448 },
         "vscan" : { "minimum" : 0.9200, "maximum" : 1.0000 }
      }
   ],

   "endOfJson" : "endOfJson"
}


Meine LEDS fangen wie auf den Bildern hoffentlich erkennbar rechts am Fuß an.
Die LEDS lassen sich auch nicht mit der Handyapp steuern.
Bei killall hyperiond passiert nichts (soll vielleicht auch so sein).
/storage/hyperion/bin/hyperiond.sh /storage/.config/hyperion.config
.json

Code: Alles auswählen

Hyperion Ambilight Deamon
        Version   : V1.01.1 (brindosch-d4ad877/fc7bc3c-1458755689
        Build Time: Mar 23 2016 14:20:16
INFO: Selected configuration file: /storage/.config/hyperion.config.json
HYPERION INFO: ColorTransform 'default' => [0; 45]
HYPERION INFO: ColorCorrection 'default' => [0; 45]
HYPERION INFO: ColorCorrection 'default' => [0; 45]
LEDDEVICE INFO: configuration:
{
        "colorOrder" : "rgb",
        "name" : "MyPi",
        "output" : "/dev/spidev0.0",
        "rate" : 1000000,
        "type" : "ws2801"
}

INFO: Creating linear smoothing
HYPERION (CS) INFO: Created linear-smoothing(interval_ms=50;settlingTime_ms=200;updateDelay=0
EFFECTENGINE INFO: Initializing Python interpreter
INFO: Hyperion started and initialised
INFO: Boot sequence 'Rainbow swirl fast' EFFECTENGINE INFO: run effect Rainbow swirl fast on channel 0
BLACKBORDER INFO: threshold set to 0 (0)
BLACKBORDER INFO: mode:default
started
INFO: Kodi checker created and started
INFO: Json server created and started on port 19444
INFO: Proto server created and started on port 19445
DISPMANXGRABBER INFO: Display opened with resolution: 1920x1080
BLACKBORDER INFO: threshold set to 0 (0)
BLACKBORDER INFO: mode:default
INFO: Frame grabber created and started
KODICHECK INFO: Kodi Connected
KODICHECK INFO: Kodi Message: {"id":666,"jsonrpc":"2.0","result":[]}
KODICHECK INFO: switching to MENU mode
KODICHECK INFO: Kodi Message: {"id":668,"jsonrpc":"2.0","result":{"System.ScreenSaverActive":true}}
KODICHECK INFO: Kodi Message: {"id":670,"jsonrpc":"2.0","result":{"version":{"major":15,"minor":2,"revision":"02e7013","tag":"stable"}}}
BORDER SWITCH REQUIRED!!
CURRENT BORDER TYPE: unknown=0 hor.size=0 vert.size=0
EFFECTENGINE INFO: effect finished
^CINFO: Application closed with code 0
KODICHECK INFO: Kodi Disconnected
EFFECTENGINE INFO: Cleaning up Python interpreter


Falls ihr noch fragen habt, immer her damit. Kann auch noch weitere Fotos machen.
Ich danke euch schon mal im Voraus sehr für eure Mühen!
Gruß Andreas

[pauk2]

Bist du sicher das es am PI der 5. 10. und 12. PIN ist? Sie auf dem Photo nicht so aus.
Checkst du bitte nochmal die Richtung deiner LEDs

[drcox0815]

In der Anleitung ist die Rede von 9 19 und 23 :O?
Wo finde ich denn die neue Belegung der Pins? Habt ihr da auch ein Bild?

Meine LEDs gehen leider gegen den Uhrzeigersinn - ist aber im Hyperion auch so eingestellt.

[Orbit]

Hallo,

also du liegst mit deinen Pins bei 9, 19 und 23 schon richtig. Allerdings habe ich beim überfliegen zwei Fehler entdeckt:
1. du hast in Hypercon "RGB" eingestellt. Laut der Website, die du verlinkt hast, handelt es sich aber um einen "BGR"-Stripe.
2. dein LED Anfang hast du in Hypercon auf "21" gesetzt. Den Fotos nach, sollte es aber "68" sein.

Kontrolliere das bitte mal.

[drcox0815]

Auf die Farbgebung der Strips habe ich echt nie geachtet. Mir war gar nicht bewusst, dass es da verschiedene gibt. Vielen Dank schon mal für diesen Hinweis.
Bei der Hyperion Config bin ich mir eh unsicher was die LEDs angeht. Sieht man in dem Beispielbild die LEDs von vorne oder von hinten? Also schaue ich auf das Fernsehbild oder die Rückseite?

Sollte das von vorne die Ansicht sein, dann hast du Recht und meine LEDs Strips gehen genau in die entgegen gesetzte Richtung.
Das werde ich morgen definitiv mal versuchen.

Vielen Dank auf jeden Fall schon mal für die Hinweise, auch an Pauk.
Schönen Abend noch!
Gruß

[Orbit]

Ja man geht von vorne sehend aus. Das mit RGB und BGR kannst du in zweiter Instanz probieren, da es sich auch um eine Falschbezeichnung handeln kann. Im Netz wird der gleiche Stripe einmal mit RGB und auch mit BGR angegeben. Möglicherweise gibt es verschiedene Versionen.

[Arminius]

Meiner Meinung nach verwendest du die falschen Eckverbinder. Ich würde den Quatsch wegwerfen und die Teilstücke ordentlich löten. Wenn ich mir deine Verbinder angucke, dann sieht es so aus als ob diese alle Signale vertauschen würden.


In der Artikelbeschreibung steht auch nicht, dass diese für WS2801 geeignet sind. Vielmehr steht dort, dass diese für 5050 RGB LED Strips gedacht sind.

Also meine Empfehlung wäre, dass du erstmal versuchst mit einer ordentlichen Konfigurationsdatei das erste Teilstück zum leuchten bekommen solltest. Dann lötest du ein Teilstück nach dem anderen an und überprüfst jedesmal, ob das Löten geklappt hat. Wenn der ganze Streifen dann brav leuchtet, dann geht es an das Fein-Tuning.

Im Übrigen gab es zu diesen Verbindern hier auch schon Diskussionen. Guckst du hier --> viewtopic.php?t=593

[drcox0815]

Einen schönen guten Abend!
Leider hat der Wechsel von RGB auf BGR nichts gebracht. Der wechsel der LED Richtung auch nicht. Diesen Test LED Stripe könnte ich mir auch aus dem Rest des LED strips basteln oder?
Das Problem mit den Ecken verstehe ich nicht ganz. Letztendlich sind es doch auch nur Kupferbahnen oder? das + ist in dem Fall (war für mich so) nur eine Orientierung wie man es machen sollte. Kann mich aber auch irren. Ich werde es gleich mal mit dem Test Stripe versuchen.

Gruß und Danke!

[Arminius]

Wie gesagt: Laut Artikelbeschreibung sind die Dinger für andere LED-Stripes gedacht. Von WS2801 steht da jedenfalls nichts. Und wenn die Beschriftung mit den Pluszeichen stimmt, dann würden die Signale ja vertauscht werden. Das sieht zumindest für mich auf den ersten Blick mal so aus. Um also + an + anschließen zu können, müsstest du den Stripe mit der leuchtenden Seite nach unten drehen, oder? Und falls es sich einfach nur um Kupferbahnen handelt, die 2 Stripes in exakt der gleichen Reihenfolge verbinden, warum stehen dann 2 Pluszeichen über Kreuz? Welchen Sinn sollte diese Beschriftung haben?

Dann kommt noch der Fakt hinzu, dass andere mit genau diesen Verbindern Probleme hatten.
Das alles wäre für mich Grund genug es zunächst mal ohne die Verbinder zum Laufen zu bekommen. Wenn das erste Teilstück funktioniert, dann kannst du ja immernoch ausprobieren, ob es mit den Verbindern klappt.

Ich wollte nur anregen die Anzahl potenzieller Fehlerquellen zu minimieren damit du dich schrittweise zum Kern vorarbeiten kannst.

Falsche Position für die 1. LED, falsche Farbreihenfolge, zweifelhafte Eckverbinder,.... das sind einfach etwas zu viele Faktoren um das Problem besser eingrenzen zu können.

[Avalox2k]

Kontrolliere erstmal, ob du beim Pi an den richtigen Pins bist. Sieht bei dir nicht so aus. Allerdings kann man auf dem Foto auch nicht viel erkennen.

Hier --> http://powerpi.de/wp-content/uploads/20 ... rpi_v3.png

[drcox0815]

Hi!

Die Pins habe ich noch mal kontrolliert. Das sollte nun stimmen. Die 1. LED habe ich auch noch mal angepasst. Das sieht jetzt so aus wie im Anhang.
Die Ecken werde ich dann mal austauschen gegen 4 einfache isolierte drähte.

Vielen Dank auf jeden Fall für die Hilfe

[ronny130286]

Hallo

guck mal bitte nach ob die Laufrichtung deiner LEDs stimmt zwischen den einzelne Strips.

Und noch ein kleiner Hinweise was mir aufgefallen ist, das HyperCon Programme setzt mache Parameter nicht korrekt, zumindest bei mir => ich muss das händisch in der JSON anpassen, sonst ging es nicht.


Weiterhin stimmt glaube die Polung der Steckkonstruktion nicht zwischen den beiden Enden (wenn du mit der roten Litze an Plus gegangen bist) siehe bild Anhang, am Besten mal durch piepsen mit einem Multimeter/Durchgangsprüfer

[drcox0815]

Hi Ronny, danke für die Antwort. Die Ecken werde ich komplett entfernen. Wahrscheinlich lag ich mit meiner Annahme, die würden einfach nur das singal durchschleifen falsch. Anhand der Polung, wie ihr schon gesagt habt, hätte mir das auffallen müssen.
Vielen Dank für den Hinweis.
Gruß aus der Hauptstadt !
