kein Farbwechsel

[Kaffeejunky]

Hallo zusammen,

ich habe die Installation so durchgeführt wie im Blog beschrieben, leider passen sich die Farben nicht an Bspw. beim Anzeigen der Testbilder. Nach meinem Verständnis sollte der Farbwechsel innerhalb von Milisekunden erfolgen, oder liege ich da falsch?

Aufbau:
SD Image: ist das aus dem Forum von Aki
LED Stripe WS2801
5 V Netzteil
Zugriff über die Hyperion App ist auch möglich, auch hier kein direkter Farbwechsel erkennbar und auch in den falschen Farben.

alle LED's leuchten, ich bin mir allerdings nicht 100 % sicher ob die Farbkonfiguration vom Hyperion passt (RGB etc.) da der Farbwechsel nicht sauber klappt. Liegt es "nur" am falschen Farbcode, ich habe alle Kombinationen einmal durch...

Speicherort der Effekte: /storage/hyperion/effects

Die Konfiguration über das Hyperion config Tool ist nach meinem empfinden richtig.

Hat jemand eine Idee oder ein Tipp für mich? Welche Angaben werden noch benötigt?

Danke!

Kaffeejunky

[Kaffeejunky]

Ergänzung:

ich habe in den letzten Tagen noch etwas getestet/beobachtet, bin aber nicht sicher wie weiter testen soll bzw. wie ich bei der Fehlersuche systematisch vorgehen soll d.h eher Hardware (LED Stripe/ Raspberry) oder eher Software (Configuration)

Beim Start leuchten nur die ersten 30 LED's, nach einiger Zeit oder nach Ansteuerung über die Hyperion App leuten dann alle LED's.

Ich habe zum Test einen zweiten LED Steifen angehängt, auch hier habe ich das gleiche Problem.

Die Spannung liegt am Ende des Streifen bei 5 V.

Menge der LED 123.

[b2un0]

Ich bin mir jetzt gerade nicht sicher, aber die Anzahl der LEDs darf doch gar nicht ungerade sein?!
Poste doch mal einen Screenshot des Hyperion Config Tools mit deiner config.

[Kaffeejunky]

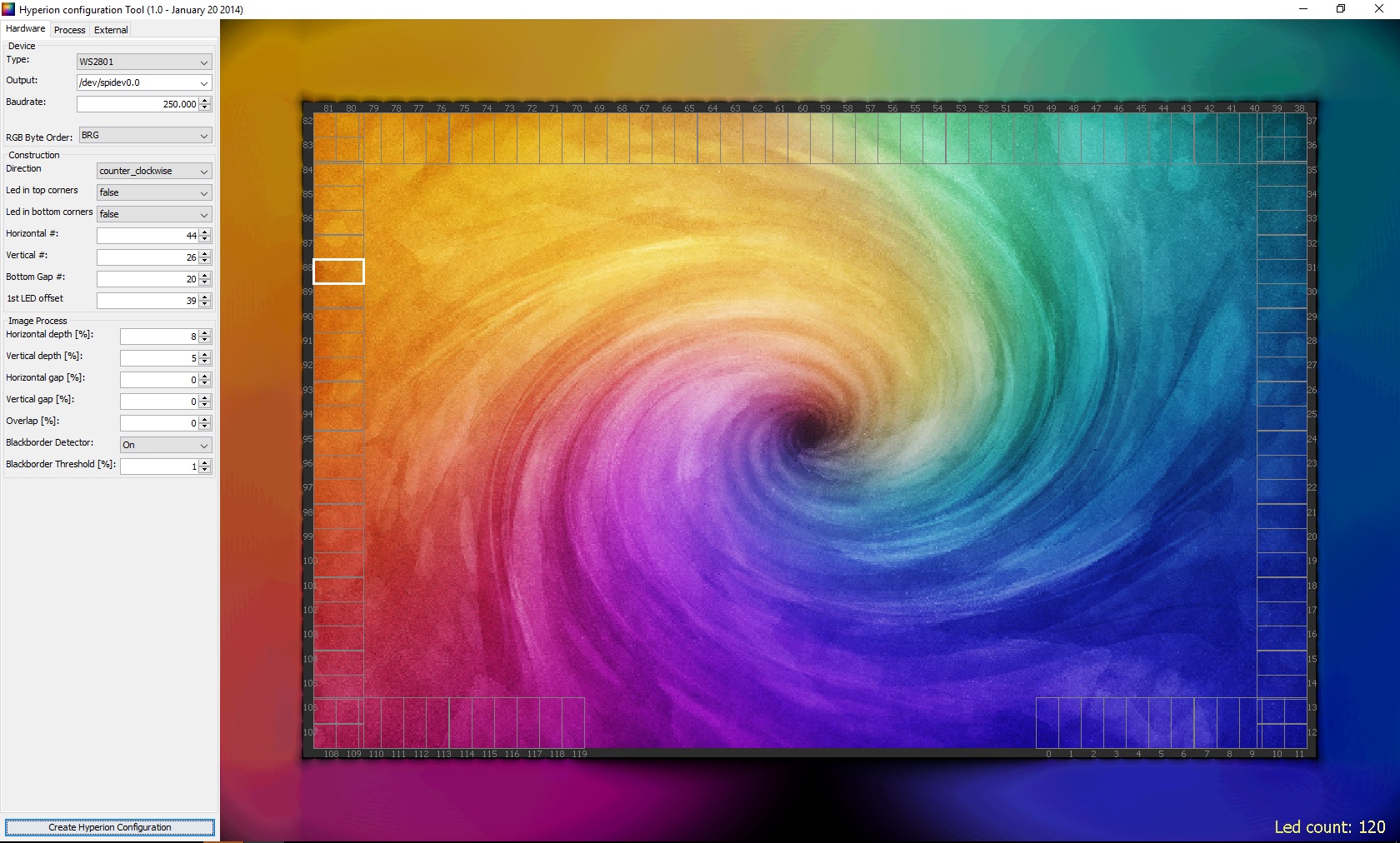

Hier der Screenshot.

die ungerade Anzahl kommt vom Gap (hier habe ich mich vertan)

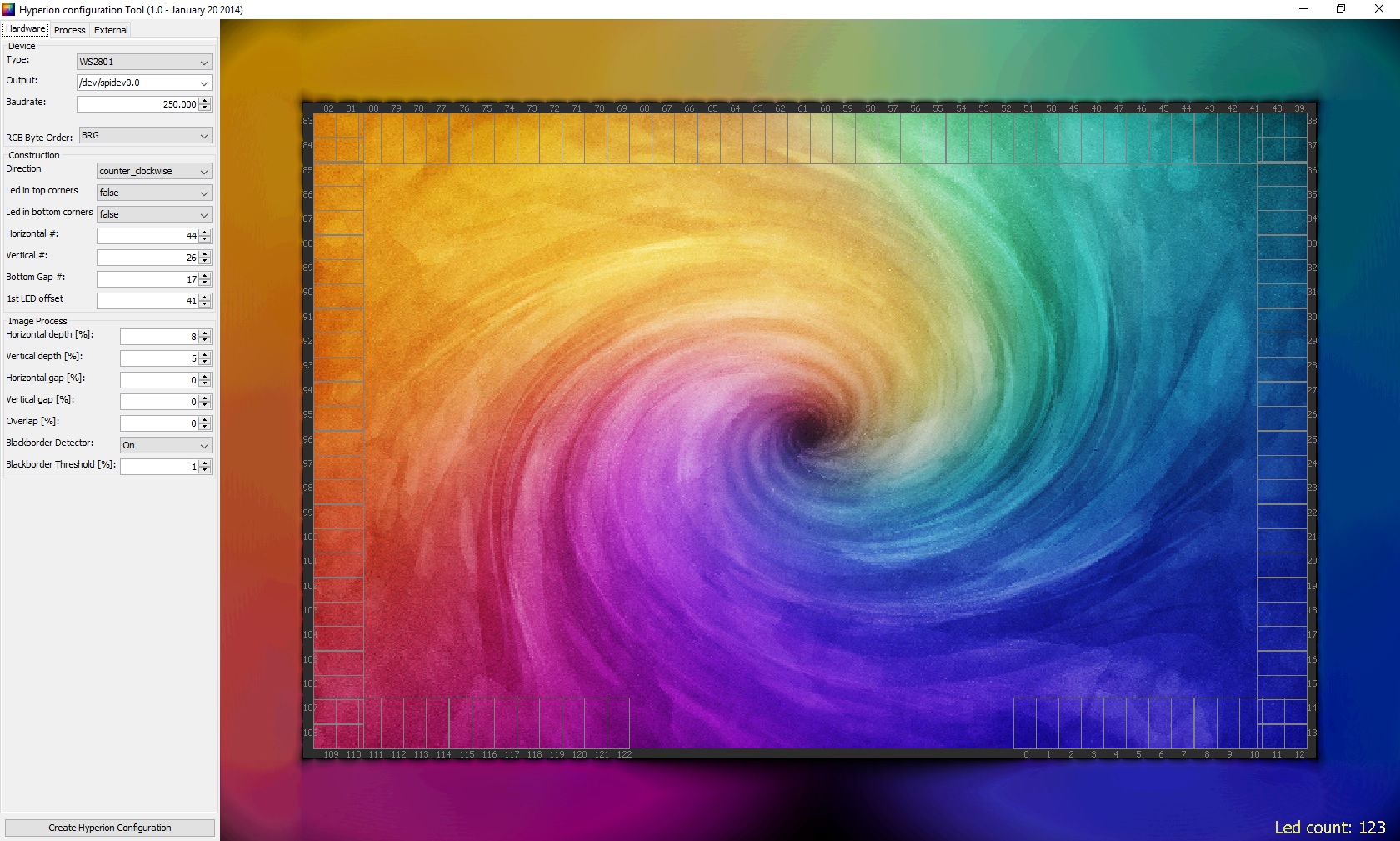

habe nun die angepasste Version beigefügt.

Mit dieser sind die ersten 12 LED's nur an.

[Kaffeejunky]

Hallo zusammen,

ich bin mittlerweile wirklich ratlos was ich noch machen soll,

Es leuchten beim einschalten nicht alle LED’s. Es leuchten erst alle LED‘s, wenn ich entweder mit der Hyperion App „herumspiele“ oder die Testbilder aufrufe.
Beim schauen eines Film (ohne schwarzen Balken) über OpenElec erfolgt kein Farbwechsel, wie in den schönen Videos ;-(

Ich habe bereits die Hyperion Config zu Testzwecken geändert (Uhrzeigersinn oder entgegen Uhrzeigersinn) ohne Erfolg, auch beim anschließen an einen zweiten LED Streifen (noch am Stück 3 m) leuchten nur die ersten LED’s.

Mein Streifen beginnt rechts unten, wenn ich auf den TV Monitor schaue.

Hat der PI einen Fehler? Die Pins habe ich auch bereits geprüft. Wo kann ich noch ansetzen mit der Fehlersuche?

Danke

[Donald]

Es leuchten beim einschalten nicht alle LED’s. Es leuchten erst alle LED‘s, wenn ich entweder mit der Hyperion App „herumspiele“ oder die Testbilder aufrufe.
Beim schauen eines Film (ohne schwarzen Balken) über OpenElec erfolgt kein Farbwechsel, wie in den schönen Videos ;-(

Damit ist doch schon mal sicher, dass die Hardware als Ursache ausfällt. Du kannst alle LED ansteuern.
Somit liegt es wahrscheinlich an der Software. Wenn nur die erste LED oder willkürliche LED leuchten, wird der LED Stripe nicht angesteuert.
Man sollte die ganze Prozedur nach Anleitung akribisch noch einmal von vorn beginnen und auch alles (configs etc.) direkt auf dem RPi nachprüfen.

[b2un0]

starte Hyperion mal manuell per Putty(SSH) mittels

Code: Alles auswählen

/storage/hyperion/bin/hyperiond.sh /storage/.config/hyperion.config.json


vorher

Code: Alles auswählen

killall hyperiond

und poste hier die Ausgabe.

[Kaffeejunky]

Hier die Ausgabe, sieht nicht gut aus, oder?

OpenELEC (official) Version: 6.0.0
OpenELEC:~ # killall hyperiond
OpenELEC:~ # killall hyperiond
killall: hyperiond: no process killed
OpenELEC:~ #
OpenELEC:~ #
OpenELEC:~ # /storage/hyperion/bin/hyperiond.sh /storage/.config/hyperion.config
.json
Application build time: Mar 6 2015 20:57:44
QCoreApplication initialised
Selected configuration file: /storage/.config/hyperion.config.json
ColorTransform 'default' => [0; 119]
Device configuration:
{
"colorOrder" : "brg",
"name" : "MyPi",
"output" : "/dev/spidev0.0",
"rate" : 250000,
"type" : "ws2801"
}

Black border threshold set to 0.01 (3)
Creating linear smoothing
Created linear-smoothing(interval_ms=40;settlingTime_ms=100;updateDelay=0
Effect loaded: Knight rider
Effect loaded: Blue mood blobs
Effect loaded: Cold mood blobs
Effect loaded: Full color mood blobs
Effect loaded: Green mood blobs
Effect loaded: Red mood blobs
Effect loaded: Warm mood blobs
Effect loaded: Rainbow mood
Effect loaded: Rainbow swirl fast
Effect loaded: Rainbow swirl
Effect loaded: Snake
Effect loaded: Strobe blue
Effect loaded: Strobe Raspbmc
Effect loaded: Strobe white
Initializing Python interpreter
Hyperion created and initialised
run effect Rainbow swirl fast on channel 0
Boot sequence(Rainbow swirl fast) created and started
XBMC video checker created and started
Display opened with resolution: 1920x1080
Frame grabber created and started
Json server created and started on port 19444
Proto server created and started on port 19445
XBMC Connection error (0)
BORDER SWITCH REQUIRED!!
CURRENT BORDER TYPE: unknown=0 hor.size=0 vert.size=0
effect finished
XBMC Connection error (0)
XBMC Connection error (0)
XBMC Connection error (0)
XBMC Connection error (0)
Application closed with code 0
Cleaning up Python interpreter

[b2un0]

XBMC Connection Error

Lief Kodi zu dem Zeitpunkt?

Kontrollier mal ob der xbmcTcpPort in deiner hyperion.config.json
Dort sollte 9090 stehen außer du hast den Port in der advancedsettings.xml geändert.

[Kaffeejunky]

Hallo b2un0,

zunächst einmal Danke, dass Du mich bei meinem Problem unterstützt!

Ja, Kodi lief.

Im Configuarationstool von Hyperion ist der Port 9.090 (bzw. 9090) hinterlegt. Standardeinstellung sind nicht verändert worden. kann ich das irgendwo prüfen?

XBMC aber auf off, ist das wichtig? (ist das Gleiche wie in der Anleitung, hier aus dem Blog)

[b2un0]

Ich hab noch mal geschaut, du musst in Kodi unter Dienste die Fernsteuerung erlauben damit hyperion drauf zugreifen kann

was meinst du mit "XBMC aber auf off"?

[Kaffeejunky]

ich habe noch einmal die SD Karte getauscht, mit dieser erhalte ich folgende Ausgabe:

Code: Alles auswählen

OpenELEC (official) Version: 6.0.0
OpenELEC:~ # killall hyperiond
OpenELEC:~ # killall hyperiond
killall: hyperiond: no process killed
OpenELEC:~ # /storage/hyperion/bin/hyperiond.sh /storage/.config/hyperion.config
.json
Application build time: Mar  6 2015 20:57:44
QCoreApplication initialised
Selected configuration file: /storage/.config/hyperion.config.json
ColorTransform 'default' => [0; 119]
Device configuration:
{
        "colorOrder" : "brg",
        "name" : "MyPi",
        "output" : "/dev/spidev0.0",
        "rate" : 250000,
        "type" : "ws2801"
}

Black border threshold set to 0.01 (3)
Creating linear smoothing
Created linear-smoothing(interval_ms=40;settlingTime_ms=100;updateDelay=0
Effect loaded: Knight rider
Effect loaded: Blue mood blobs
Effect loaded: Cold mood blobs
Effect loaded: Full color mood blobs
Effect loaded: Green mood blobs
Effect loaded: Red mood blobs
Effect loaded: Warm mood blobs
Effect loaded: Rainbow mood
Effect loaded: Rainbow swirl fast
Effect loaded: Rainbow swirl
Effect loaded: Snake
Effect loaded: Strobe blue
Effect loaded: Strobe Raspbmc
Effect loaded: Strobe white
Initializing Python interpreter
Hyperion created and initialised
run effect Rainbow swirl fast on channel 0
Boot sequence(Rainbow swirl fast) created and started
XBMC video checker created and started
Display opened with resolution: 1920x1080
Frame grabber created and started
Json server created and started on port 19444
Proto server created and started on port 19445
XBMC Connected
Message from XBMC: {"id":666,"jsonrpc":"2.0","result":[{"playerid":2,"type":"pic                                                                                                                               ture"}]}
XBMC checker: switching to PHOTO mode
Message from XBMC: {"id":668,"jsonrpc":"2.0","result":{"System.ScreenSaverActive                                                                                                                               ":false}}
Message from XBMC: {"id":670,"jsonrpc":"2.0","result":{"version":{"major":15,"mi                                                                                                                               nor":2,"revision":"02e7013","tag":"stable"}}}
BORDER SWITCH REQUIRED!!
CURRENT BORDER TYPE: unknown=0 hor.size=0 vert.size=0
effect finished
OpenELEC (official) Version: 6.0.0
OpenELEC:~ # killall hyperiond
OpenELEC:~ # killall hyperiond
killall: hyperiond: no process killed
OpenELEC:~ # /storage/hyperion/bin/hyperiond.sh /storage/.config/hyperion.config
.json
Application build time: Mar  6 2015 20:57:44
QCoreApplication initialised
Selected configuration file: /storage/.config/hyperion.config.json
ColorTransform 'default' => [0; 119]
Device configuration:
{
        "colorOrder" : "brg",
        "name" : "MyPi",
        "output" : "/dev/spidev0.0",
        "rate" : 250000,
        "type" : "ws2801"
}

Black border threshold set to 0.01 (3)
Creating linear smoothing
Created linear-smoothing(interval_ms=40;settlingTime_ms=100;updateDelay=0
Effect loaded: Knight rider
Effect loaded: Blue mood blobs
Effect loaded: Cold mood blobs
Effect loaded: Full color mood blobs
Effect loaded: Green mood blobs
Effect loaded: Red mood blobs
Effect loaded: Warm mood blobs
Effect loaded: Rainbow mood
Effect loaded: Rainbow swirl fast
Effect loaded: Rainbow swirl
Effect loaded: Snake
Effect loaded: Strobe blue
Effect loaded: Strobe Raspbmc
Effect loaded: Strobe white
Initializing Python interpreter
Hyperion created and initialised
run effect Rainbow swirl fast on channel 0
Boot sequence(Rainbow swirl fast) created and started
XBMC video checker created and started
Display opened with resolution: 1920x1080
Frame grabber created and started
Json server created and started on port 19444
Proto server created and started on port 19445
XBMC Connected
Message from XBMC: {"id":666,"jsonrpc":"2.0","result":[{"playerid":2,"type":"pic                                                                                                                               ture"}]}
XBMC checker: switching to PHOTO mode
Message from XBMC: {"id":668,"jsonrpc":"2.0","result":{"System.ScreenSaverActive                                                                                                                               ":false}}
Message from XBMC: {"id":670,"jsonrpc":"2.0","result":{"version":{"major":15,"mi                                                                                                                               nor":2,"revision":"02e7013","tag":"stable"}}}
BORDER SWITCH REQUIRED!!
CURRENT BORDER TYPE: unknown=0 hor.size=0 vert.size=0
effect finished

Mit XBMC "off" meine ich in der Hyperion Config unter External " die Punkt XBMC Menu

Es geht aber weiterhin noch nicht.

[b2un0]

XBMC Menu auf Off ist ja Okay.
Wenn es jetzt nicht geht stimmt was anderes nicht.

Ist es Möglich Fotos von der Verkabelung zwischen PI & den Stripes zu posten? so das man erkennt wie die Datenkabel, Strom, Ground usw angeschlossen ist?

Ich werd aber aus deinen anderen Beiträgen noch nicht ganz schlau.

WAS kannst du den mit der App nun machen?
WAS funktioniert und was NICHT?
Funktioniert überhaupt irgendwas wenn du mit der App rum spielst?
Deine Beiträge lesen sich sehr gegensätzlich.

[Kaffeejunky]

zu deinen Fragen:
WAS kannst du den mit der App nun machen?
Es ist möglich mit der Hyperion APP auf den PI zuzugreifen
Ich kann die Farben nur bedingt ändert, es wird nicht jeder Befehl umgesetzt, auch die Hellihkeit kann nicht geändert werden.

WAS funktioniert und was NICHT?
Kein Farbwechsel der LED Stripes beim Internet - VIDEO über die Kodi Bspw. DMAX Mediathek
beim Start leuchten nicht alle LED's

Funktioniert überhaupt irgendwas wenn du mit der App rum spielst?
ich habe "Zugriff" über die Hyperion APP, nicht jeder Befehl unter Farben wird angenommen. (schwer zu beschreiben)

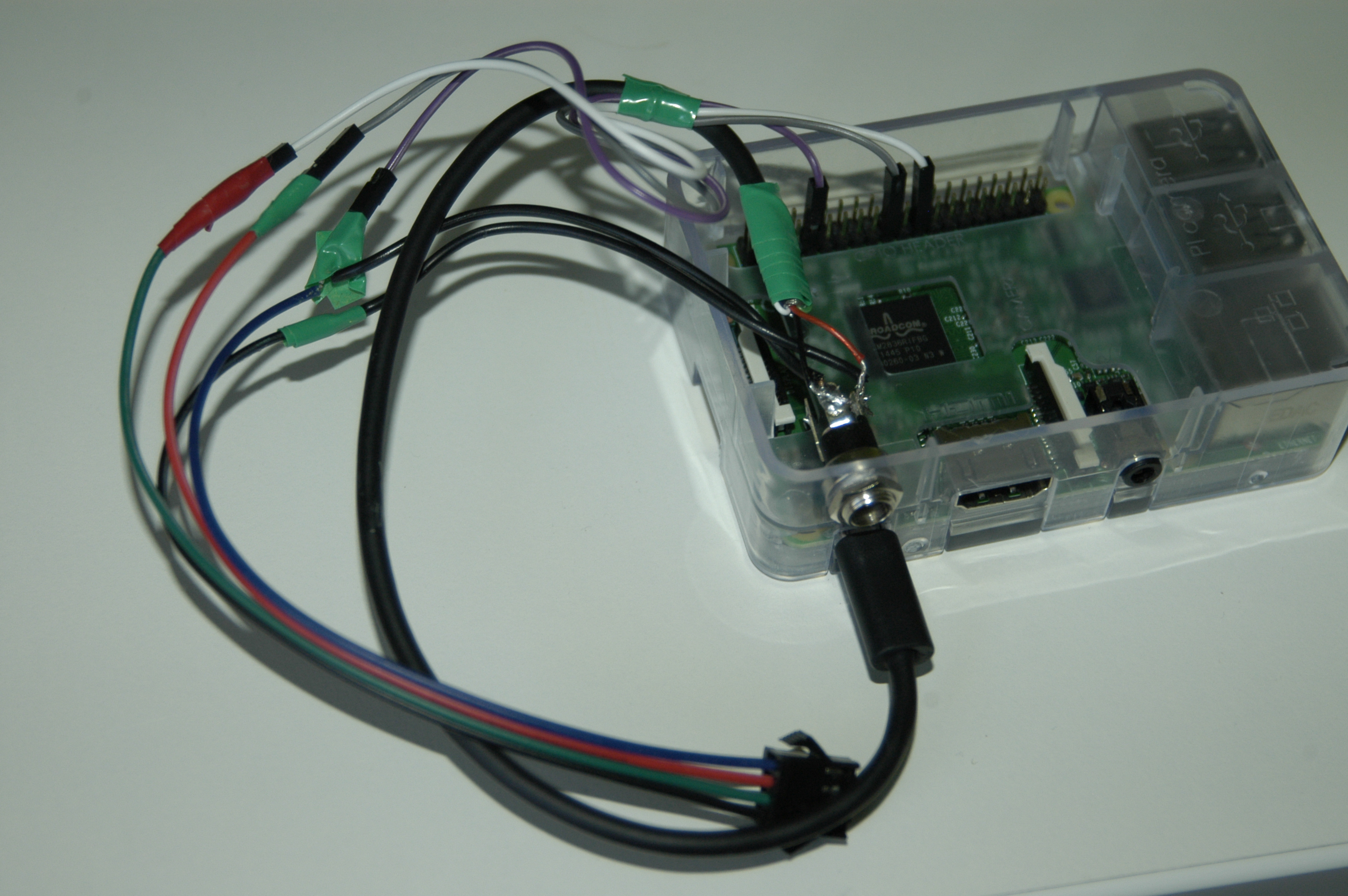

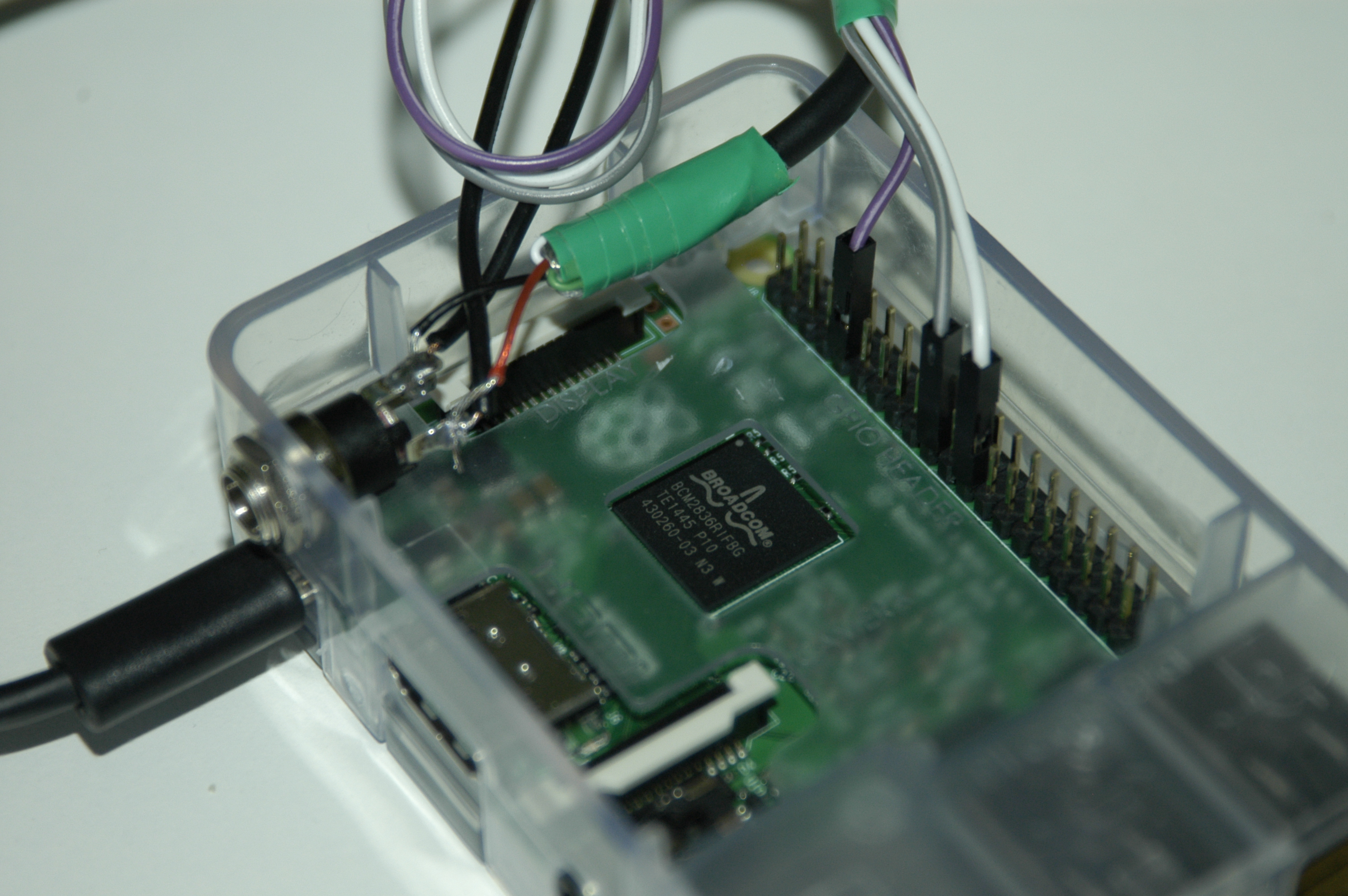

Verkabelung:
lila (Pin 9)auf blau (GND) und schwarzes Kabel Mini USB
grau (Pin 19) auf rot (DI)
weiß (PIN 21) auf grün (CI)
schwarz DC Buchse (5 V) und rotes Kabel der Mini USB Kabel

Fotos habe ich angehängt

[b2un0]

das sieht doch schon mal gut aus Astreine Fotos (und geniale Konstruktion)!

Wieviel Ampere hast du den anliegen? 5V allein reichen ja nicht.

So wie du das jetzt beschreibst sieht mir das mehr danach aus das eine deiner beiden Datenleitungen defekt ist.
Das hatte ich auch schon mal, bei mir da einfach nur das Jumperkabel was auf dem GPIO Port steckte defekt, hab ich den ein wenig zur Seite gedrückt so das ich einen 100%tigen Kontakt hatte - ging es - kannst du ja mal probieren.

Ich nehme an das der Stripe Anschluß direkt an einen LED Streifen geht wo der auch schon vorgefertigt war und dort keine eigenen Lötpunkte sind, oder? Nicht das dort eine weitere Fehlerquelle ist.
