Grabber gibt falsche Farben aus

[honki86]

Hallo zusammen,

habe Probleme mit meinem Ambilight welche ich nicht alleine in den Griff kriege. Ich habe festgestellt, dass teilweise die komplett flaschen Farben ausgegeben werden obwohl die RGB einstellung richtig gesetzt wurde.
Beim Prüfen des, vom Grabber ausgegebenen Bildes, ist mir aufgefallen,dass der Grabber die Farben verfälscht. Ich habe nicht wie so oft geschrieben einen Grünstich sondern komplett andere Ausgabefarben.

Hier mal ein Bild vom Originalmedium und der Grabberausgabe (siehe Laptop)

Wie man - hoffentlich - sieht wird beispielsweise das rote Shirt vom Grabber in blau dargesellt.

habe den, in der Anleitung empfohlenen, LogiLink Audio und Video Grabber USB 2.0 im Einsatz.

Kann mir jemand helfen wie ich das in den Griff bekomme? Hat evtl. der Grabber einen schaden?

danke und Gruß
Markus

[b2un0]

einfach NTSC/PAL am Konverter umstellen

[honki86]

schon probiert. Ändert nichts.

[b2un0]

Sollte es aber sofern du die Geräte dann auch neugestarter hast.
Wie ist das den verkabelt? AV oder SVIDEO?

[honki86]

Okay .... Es funktioniert tasächlich nachdem ich wirklich den Strom komplett gekappt habe und alles neu hochgefahren ist.

Sorry und vielen Dank für die Hilfe

Mein Fehler lag darin, dass ich nach dem Switch PAL/NTFS lediglich Hyerion neu gestartet habe.

[honki86]

Hallo,

ich muss mich leider doch nochmal zu Wort melden, denn entgegen meiner ersten Aussage besteht das Problem immernoch.

Ich habe mit meinem Converter* sämtliche möglichkeiten Durchprobiert.

Converter NTSC / Hypericon NTSC
Converter NTSC / Hyperion PAL
Converter PAL / Hyperion NTSC
Converter PAL / Hyperion PAL


Unabhängig von der Kombination sind die Fraben vertauscht. Bilder unten.
Jedesmal mit kompletten Neustart des Systems geprüft.

Habe den Grabber genauso angeschlossen wie in "Ambilight für jedes HDMI-Gerät! Die ultimative Schritt-für-Schritt Anleitung" gezeigt.

Video Signal kommt von einer Amazon Fire TV Box per HDMI an ein HDMI Splitter und von dortaus in de Converter bzw den TV.



Ich versteh es einfach nicht .....


Gruß





*Converter Musou HDMI auf 3RCA Composite CVBS Vedio Audio AVAdapter 1080P

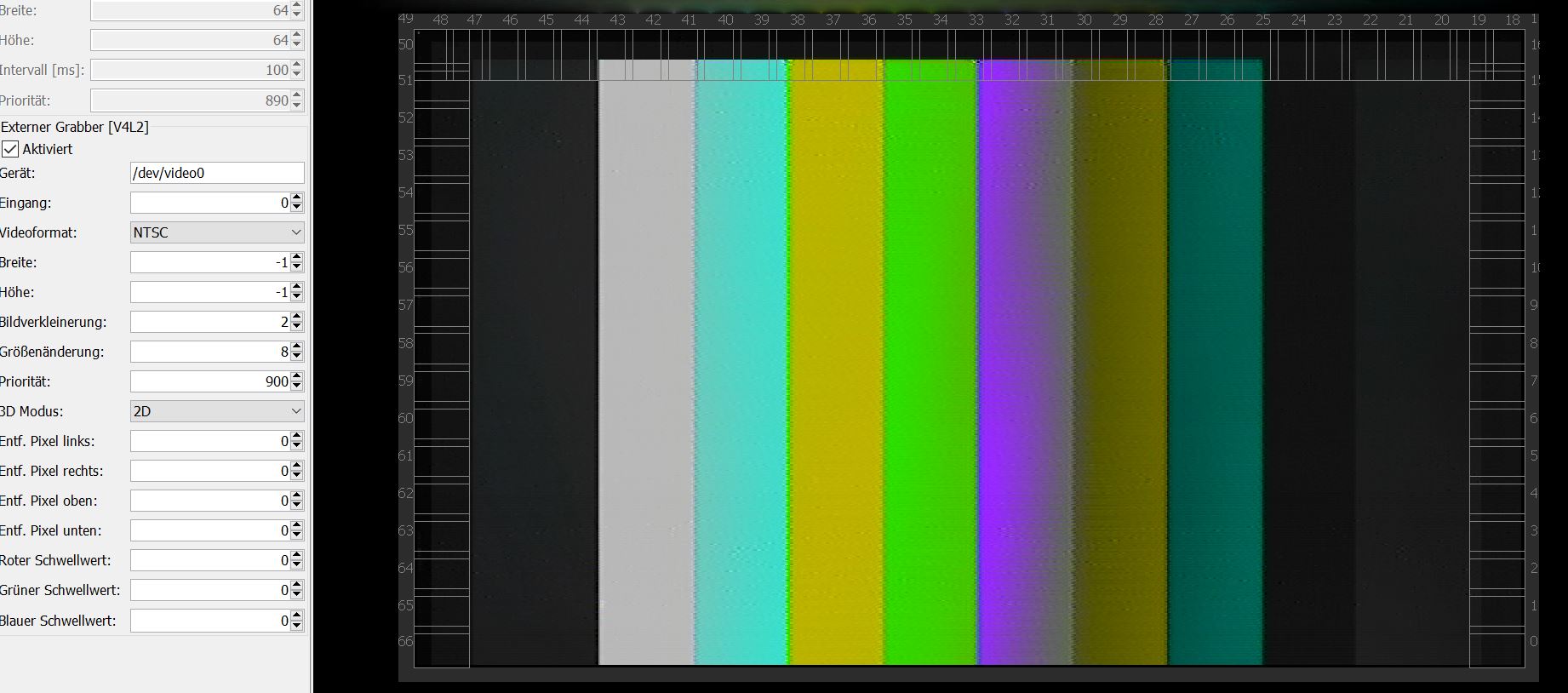

Converter auf NTSC / Hypercon auf NTSC

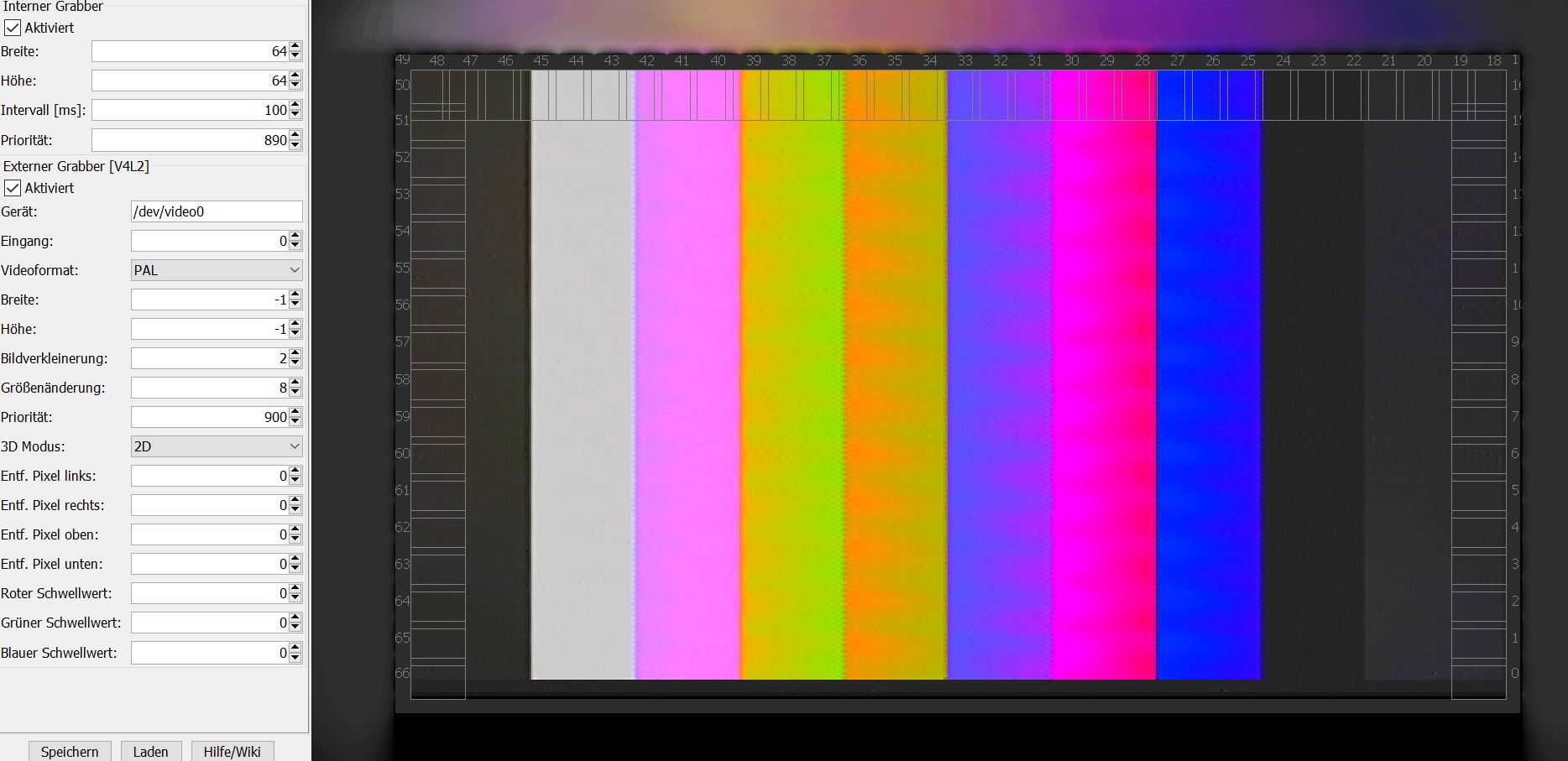

Converter auf NTSC / Hypercon auf PAL

Converter auf PAL / Hypercon auf NTSC

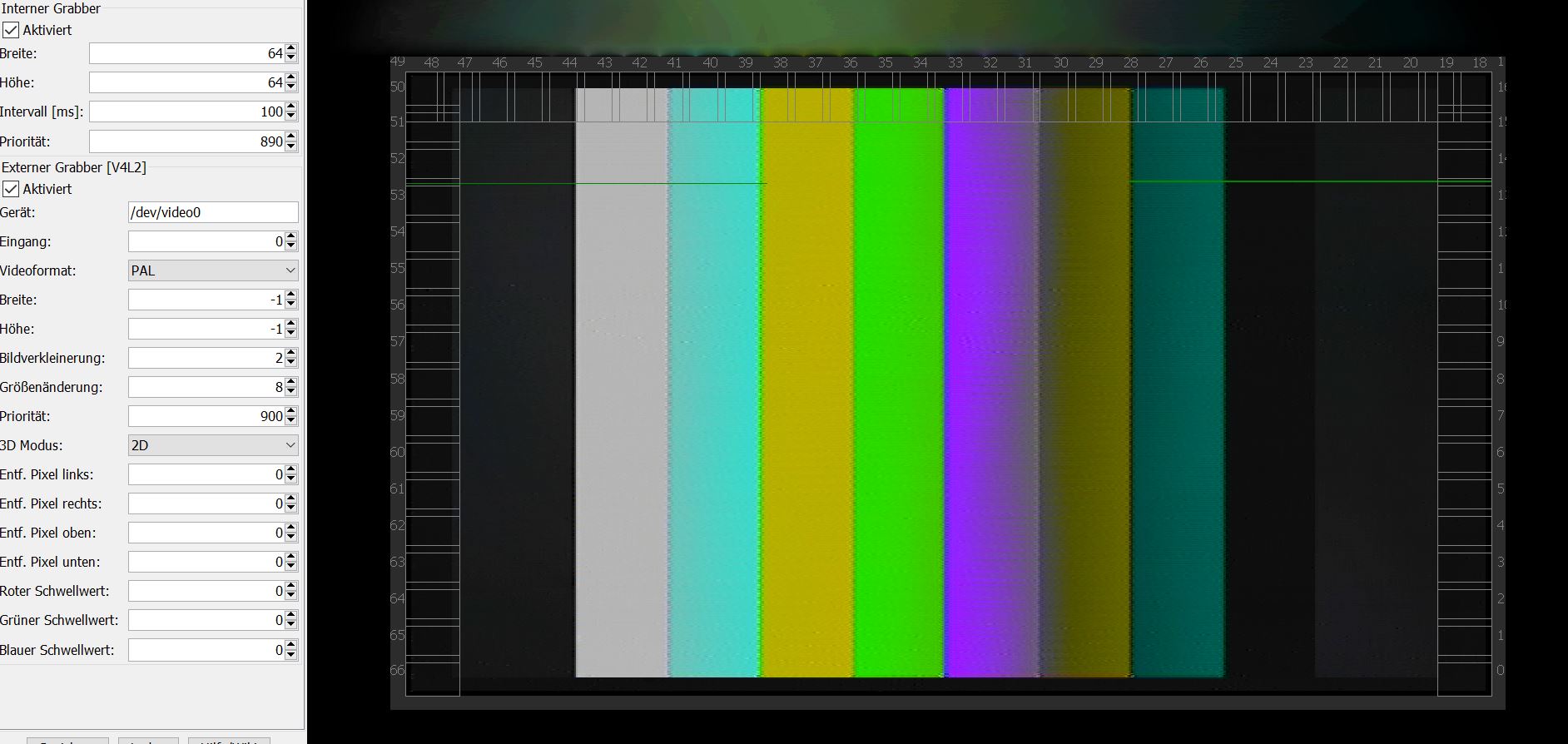

Converter auf PAL / Hypercon auf PAL

[johnrey]

Teste den HDMI-AV-Converter am TV. Ohne Hyperion/Raspberry Pi/Grabber

Zeigt der Fernseher die Farben über den HDMI-AV-Converter richtig?

Probier NTSC/PAL am Converter, andere HDMI-/AV-Kabel und Geräte.

Es kann sich auch um einen Fehler am Adapter handeln.

Erst dann kannst du Grabber auf gleiche Weise mit anderen AV-Geräten überprüfen.

[KasiNB]

hallo,

ich hoffe es ist okay wenn ich hier mit zu schreiben habe nämlich selbes problem wie thread-ersteller!

Ich nutze den Grabber zb. in Verbindung mit einen ATV4 wo auch Kodi drauf ist! unter Kodi habe ich Testbilder angezeigen lassen und danach die Farben eingestellt!
Da ich Probleme mit schwarz hatte wenn ein schwarzes Bild kam, leuchteten die LED´s weiss!
Nun gut, mit dem bilden is nun alles perfekt, Rot,grün,blau,schwarz,weiss, alles klappt mit dem LED´s per Bilder.

Sobald ich aber ein Video schaue haut es nicht hin...weiss is Blau, braun is feuerrot, helle Hautfarbe von einer Person ist auch knallrot!

Habe nun auch am converter den switch umgelegt und alles vom Strom genommen und in der config auch abgeändert auf PAL zb!

beides gleiche Ergebnisse im Video hauen die Farben nicht hin!

ich hoffe hier wird uns geholfen:)

@johnrey kannst du das mal genau erläutern wie ich den hdmi-av-converter am TV testen kann?

beste Grüsse aus MV


Mein Grabber ist übrigens der:

https://www.amazon.de/dp/B0013BXFLG/ref=cm_sw_em_r_mt_dp_l6FMxbC716J1D

[honki86]

So hab den Konverter jetzt mal direkt an den TV gepackt.

Aufbau also wie folgt

FireTV Box auf HDMI SPLITTEr

HDMI splitter auf Converter

Converter über Composite auf TV


Bild kommt fehlerhaft (so wie auf den oberen Bildern) am TV an.
Da das Bild, welches direkt durch den HDMI Splitter über HDMI auf den TV geworfen wird fehlerfrei ist, kann es eigentlich nur am Konverter selbst liegen.
Habe jetzt mal einen neuen bestellt... und werde berichten ob es bei diesem anders ist.

[honki86]

So heute hab ich den neuen HDMI converter angeschlossen.. Dieser funktioniert nun einwandfrei.
Problem daher gelöst.

Danke und Gruß

Markus

[KasiNB]

Hallo,,,, kannst du mir einen Link von deinen neuen Converter schicken?

Mit freundlichen Grüßen aus MV


Gesendet von iPhone mit Tapatalk
